室外主機安裝：
安裝位置：
1）主機可安裝于地面、屋頂、專用平臺或其它任何便于安裝并可承受主機運行重量的地方。也可用安裝支架固定在堅實的外墻上。
2）選擇通風良好、排氣順暢的安裝場所，勿將主機安裝在有污染，灰塵大的地方。
3）主機與熱水箱盡量靠近，以減少熱量損失。
4）主機附近應有落水管用于排放工作過程中產生的冷凝水。
減震基礎及柔性連接：
1.機組底部必須要安裝減震裝置，以防止振動傳至建筑物。
2.機組進/出水口與水系統供、回水管道必須采用柔性連接以防止振動從機組傳播至建筑物。
維修及保養：
1.安裝位置應便于調試和維修，預留檢修間隙。
2.主機進水口安裝Y型過濾器，以防止焊渣或雜質損壞設備，做成可拆卸式，方便系統沖洗和維修。
水箱安裝：
安裝位置：
1.水箱可安裝于地面、屋頂、專用平臺或其它任何便于安裝并可承受水箱滿水之后重量的地方。
2.熱水箱與主機盡量靠近，以減少管路熱量損失。
3.水箱放置的周圍應大于600mm的安裝及維護保養空間。
安裝基礎及保溫要求：
1.須做100mm高度以上的安裝水平地基，地基需要水平面，且基礎平面不能出現積水現象。
2.保溫水箱應有致密良好的保溫材料，室外保溫厚度至少50mm,確保水箱保溫良好。
水泵安裝：
1.水泵的規格、型號、技術參數應符合設計要求和產品性能指標。
2.減震器與水泵基礎連接牢固、平穩、接觸緊密。
3.水泵運行時不應有異常振動和聲響、殼體密封處不得滲漏、緊固連接部位不應松動、軸封的溫升應正常；
水泵安裝注意防雨和減震：
管道及附件安裝：
1.管道安裝時應橫平豎直，管道布置合理，盡量減少彎曲，減少水系統阻力。
2.管道保溫應選用優質的保溫材料，保證管道與外界無太多的熱量交換。
3.法蘭連接的管道，法蘭面應與管道中心線垂直，并同心。法蘭對接應平行；連接螺栓長度應一致、螺母在同側、均勻擰緊。螺栓緊固后不應低于螺母平面。法蘭的襯墊規格、品種與厚度應符合設計的要求。
4.閥門的安裝位置、高度、進出口方向必須符合設計要求，連接應牢固緊密；閥門安裝前必須進行外觀檢查，閥門的銘牌應符合現行國家標準《通用閥門標志》GB12220的規定。
5.水泵和主機進/出水口必須采用柔性連接，以防止振動傳播至建筑物。
6.水泵和主機進水口前必須加Y型過濾器，以防止焊渣或雜質損壞設備。

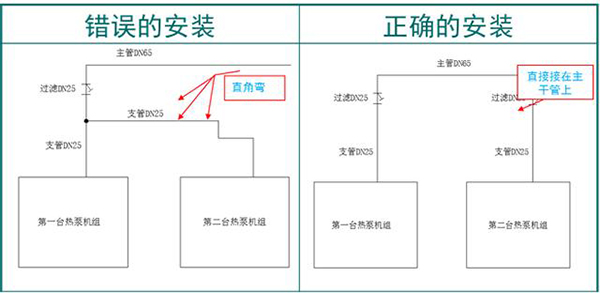

管道：橫平豎直，減少水阻

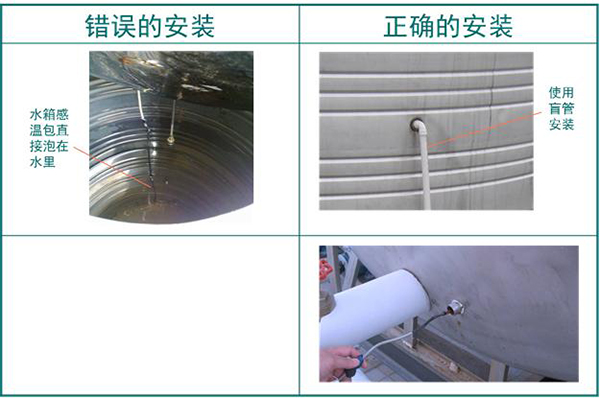

附件：水溫傳感器盲管安裝
保溫與防腐：
1.管路及設備基礎支吊架必須進行防腐處理，除銹之后刷防銹漆。
2.鋼管宜使用絲接，當管徑較大不便于絲接時可采用焊接，但焊口需刷防銹漆。
3.水箱內外表面需防腐處理，或為防腐材料，水箱內壁與外壁之間采用聚氨酯發泡保溫,保溫厚度至少50mm。
4.熱水管必須進行保溫，室外保溫厚度至少25mm，其保溫材料需符合國家標準。

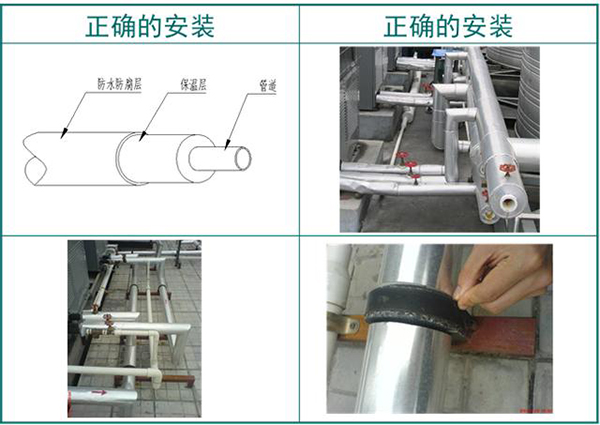

管道：水管保溫及防腐
1.集控器應安裝在容易觀察操作的地方，不宜安裝在有水潮濕的地方。
2.室外主機內的各連接線在出廠時已安裝好，用戶處無須再連接，只須檢查各連接線是否連接正常，有無損壞或脫落。
3.連接溫度探頭、集控器和水位傳感器的線不夠長可加長連接，注意連接處應包扎牢固及防水絕緣。
4.各連接線檢查安裝無誤，則可以送電，按下開關通電后顯示屏顯示正常。
電氣安裝：電控箱做好防水、接線規范。
強電弱電分開走線。

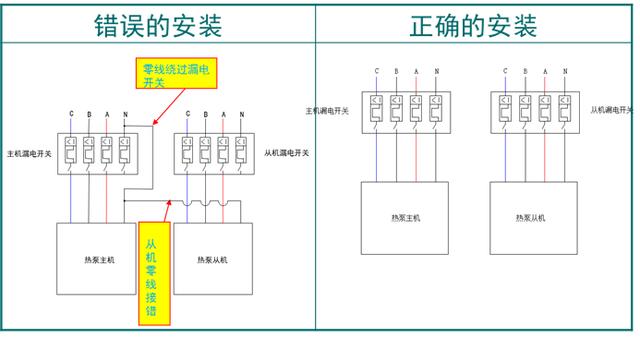

零線接錯導致跳閘：

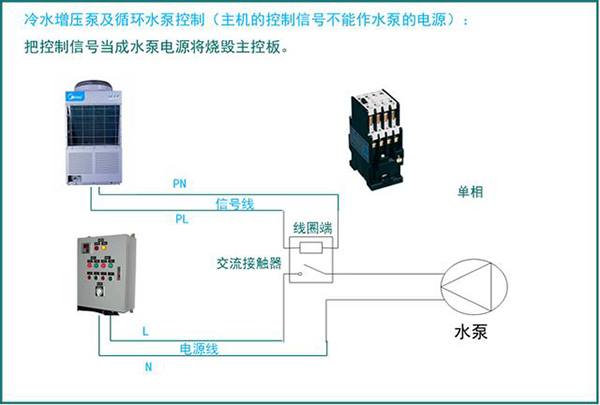

水泵控制信號：

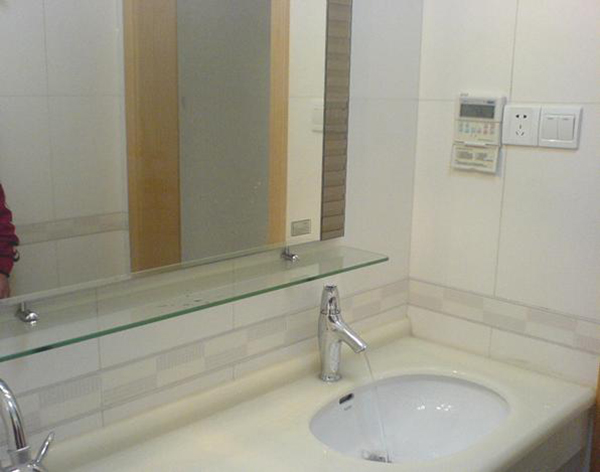

集控器防水、防潮：
1.自來水水壓過小，需要安裝增壓泵。

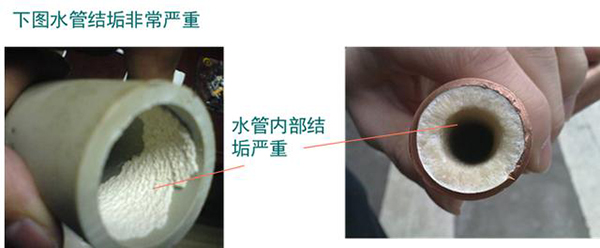

2.自來水進主機前加水磁化處理器，減緩主機板換內和管道內結垢速度。
工程完工后的調試：
1)通風與空調工程安裝完畢，必須進行系統的測定和調整（簡稱調試）。系統調試應包括下列項目：
A.設備單機試運轉及調試應符合下列規定：
通風機、空調機組中的風機，葉輪旋轉方向正確、運轉平穩、無異常振動與聲響，其電機運行功率應符合設備技術文件的規定。在額定轉速成下連續運轉2h后，滑動軸承外殼最高溫度不得超過70℃；滾動軸承不得超過80℃；
B.水泵葉輪旋轉方向正確，無異常振動和聲響，緊固連接部位無松動，其電機運行功率值符合設備技術文件的規定。水泵連續運轉2h后，滑動軸承外殼最高溫度不得超過70℃，滾動軸承不得超過75℃；
2)系統無生產負荷的聯合試運轉及調試應符合下列規定：
A.空調冷熱水、冷卻水總流量測試結果與設計流量的偏差不應大于10%；
B.風冷熱泵等設備運行時，產生的噪聲不宜超過產品性能說明書的規定值；
C.統聯動試運轉中，設備及主要部件的聯動必須符合設計要求，動作協調、正確，無異?，F(xiàn)象；
D.多臺空氣能熱泵熱水器并聯使用時，各臺熱泵出水量差異不得大于10%。
