家用空氣源熱泵安裝圖(家用空氣能熱泵安裝圖)_空氣能熱水器牌子推薦

分體循環式:

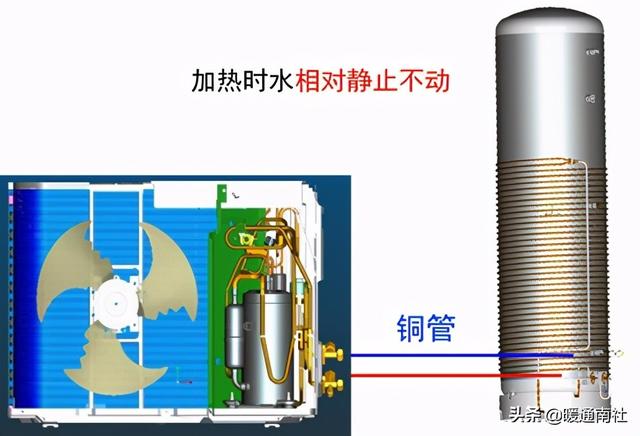

分體盤管式:

機組安裝前準備:

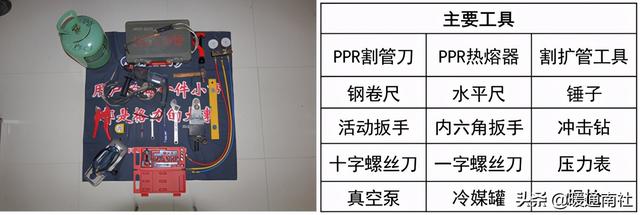

安裝工具準備:

注意:根據實際情況帶齊工具。

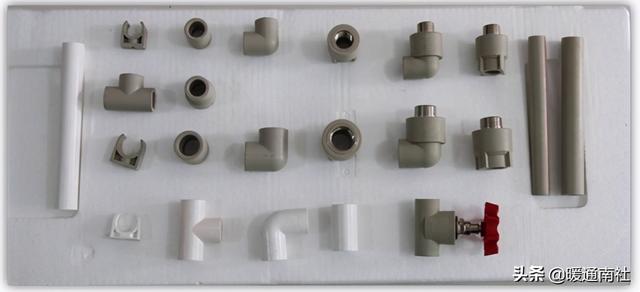

輔材準備:

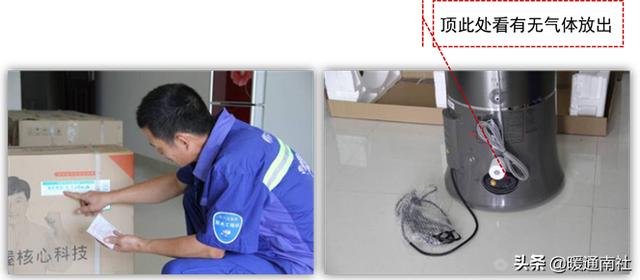

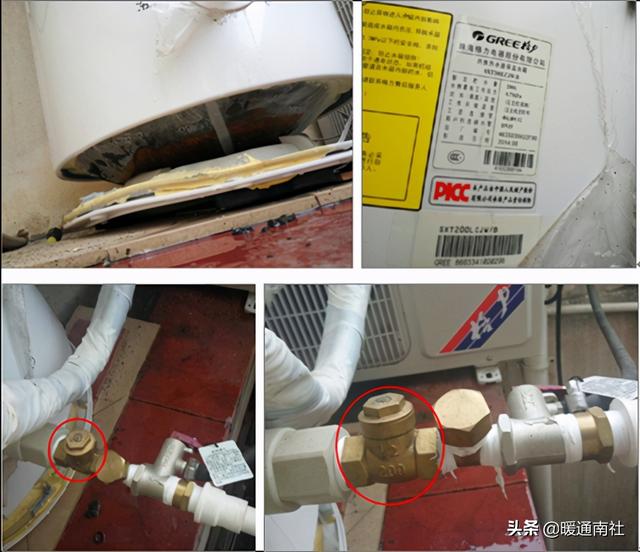

檢查機組:檢查主機及水箱(用戶需在現場)。

注意:

① 安裝前先核對送貨機型與發票型號是否一致,如不一致應由用戶通知銷售單位更換。

② 檢查水箱外觀是否有破損,檢查水箱盤管是否有保壓氣體。

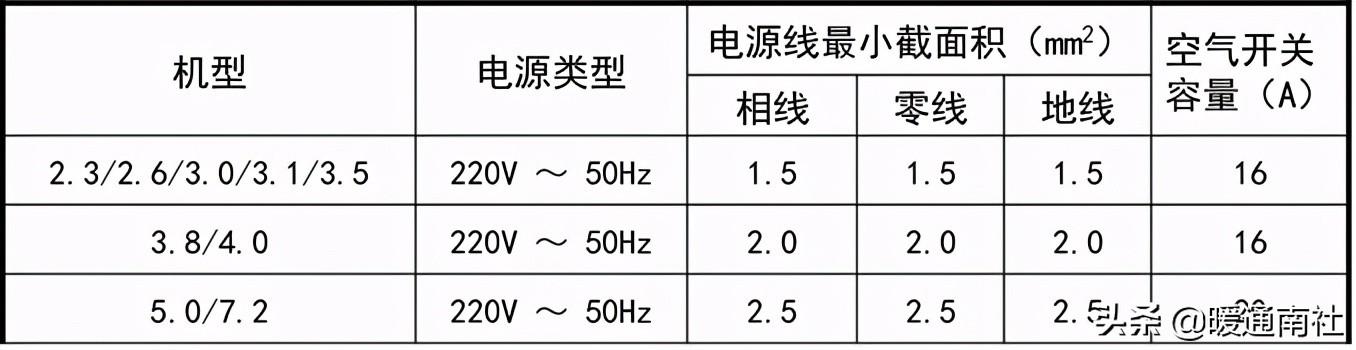

檢查電源:

1、家用熱水器電源電壓為單相220V/50Hz,波動范圍是-15%~+10%;

2、供電線路必須采用單獨線路,不得使用插排。

注:以上機型以“格力”空氣源熱泵為例。

檢查用戶電源,目前家用熱水器所用電源多為220V/50Hz,因熱水器為大功率電器,所以必須采用單獨電源。

檢查自來水:

自來水水壓情況,正常水壓0.2~0.3MPa。

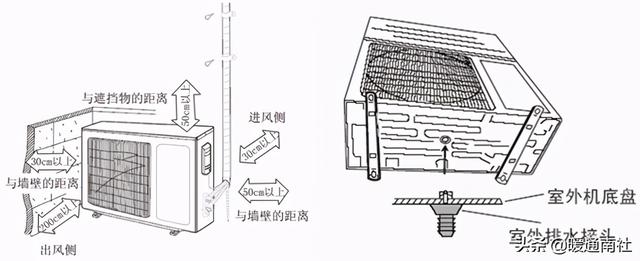

外機安裝位置:

安裝在具有較大空間,通風良好的地方(避開迎風方向);安裝位置附近設置排水溝或排水口,能方便地進行排水;對于循環式機組還要考慮水箱相對安裝位置,水平距離5m以內,高度差3m以內。

循環式主機和水箱水平距離要求五米以內,高度要求三米以內。盤管式標配銅管有兩種,一種三米,一種五米,允許加長管但是加長管建議在十米以內。

水箱安裝位置:

水箱盡量放在陽臺或室內,不允許壁掛;

水箱進出水口距墻最小距離30cm;

水箱應靠近用戶進出水口及有地漏的地方;

主機和水箱相對位置應和用戶商量后確定,以滿足機組正常使用為第一條件。

盤管式安裝調試:

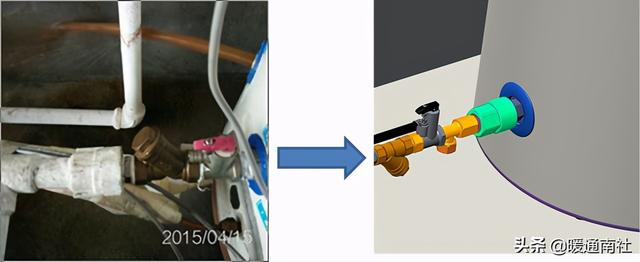

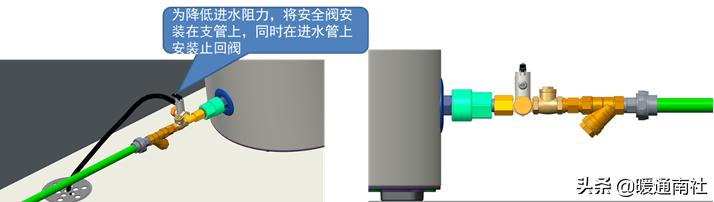

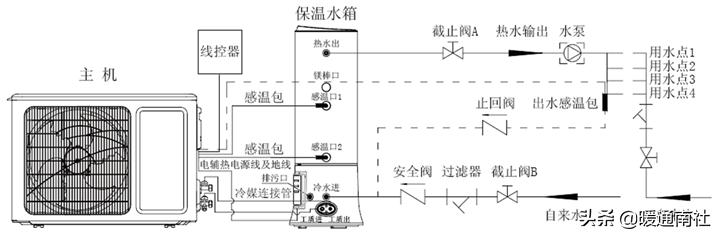

進水管正確的安裝方式一:

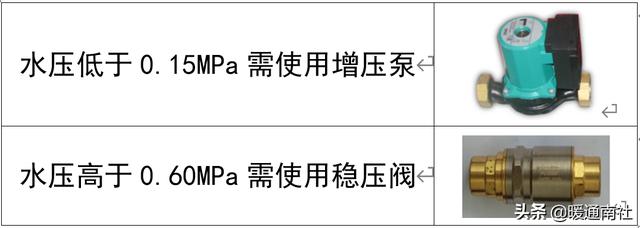

此種安裝形式適用于補水壓力為0.15~0.6MPa。

進水管正確的安裝方式二:

此種安裝形式適用于補水壓力低于0.15MPa,例如:采用儲水箱給空氣能熱水器水箱進行補水。

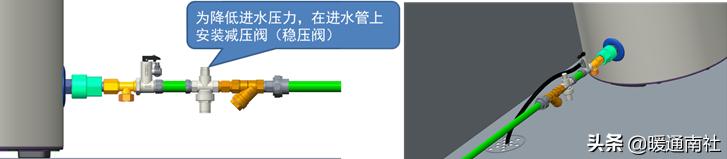

進水管正確的安裝方式三:

此種安裝形式適用于補水壓力超過0.6MPa。

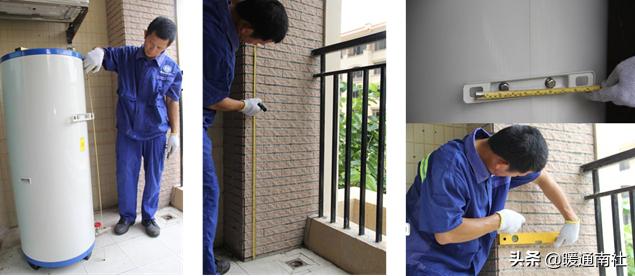

安裝水箱:

強調固定水箱的重要性,立式水箱最小150L,加上水箱自重將近200公斤,因此必須使用機組配帶的固定帶將水箱可靠固定。

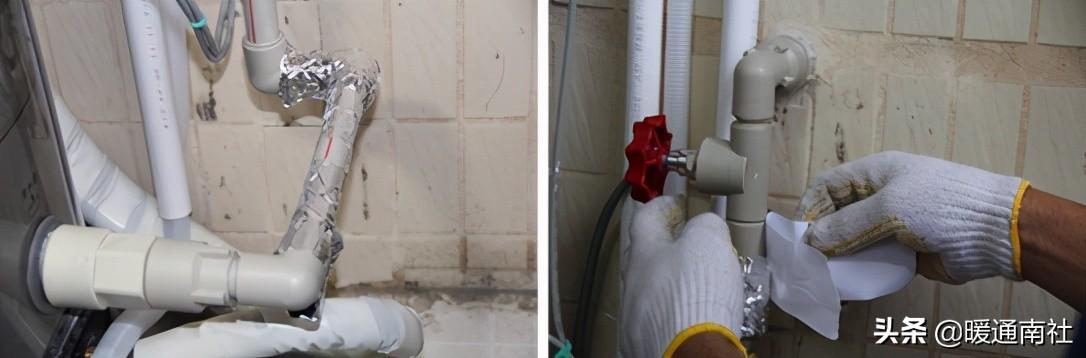

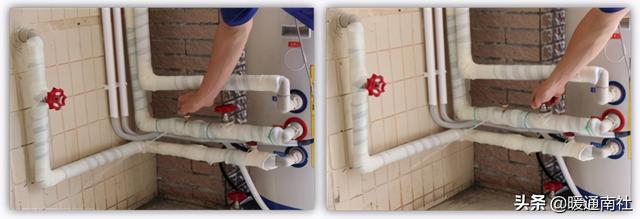

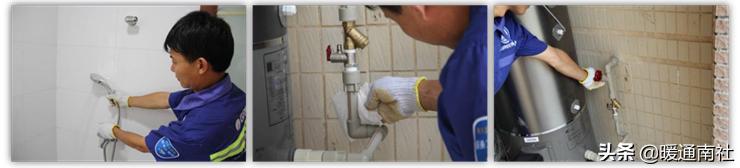

測試水路:

1.打開用戶用水末端,熱水出水截止閥;

2.打開用戶水閘、冷水進水閥門,等末端出水后關閉末端;

3.用紙巾檢測進出水管路各個接頭及閥門處看是否有滲水情況。

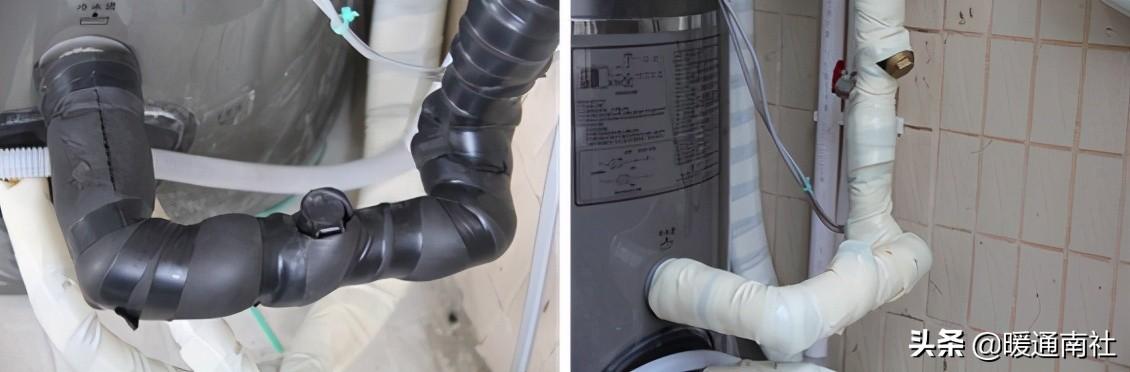

包扎保溫棉:

進出水路包扎保溫棉,要求保溫棉厚度20mm以上;

安裝外機:

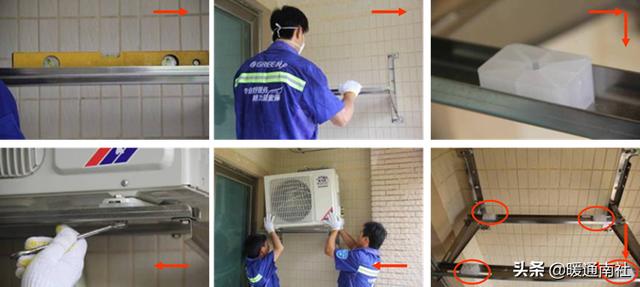

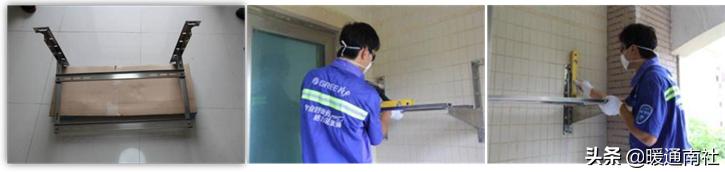

1.組裝及固定支架:

注意:各零件用螺栓緊固到位。在固定過程中一定要用平衡尺找準水平及垂直度!

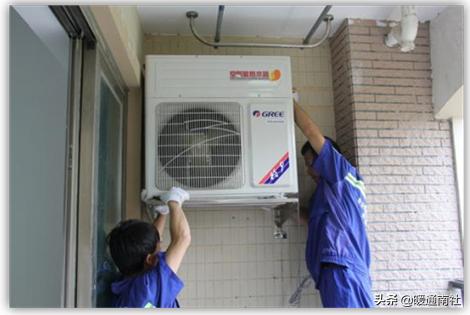

2.固定室外機

注意:固定螺釘穿裝時要從上而下,用扳手從下面緊固螺帽!

連接銅管:

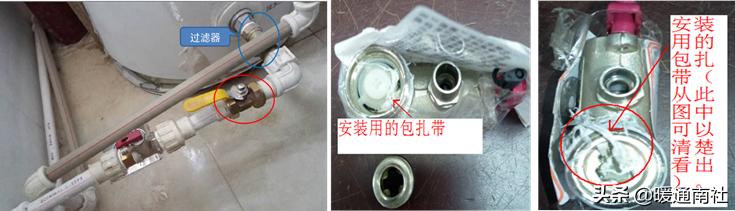

1.纏繞包扎帶

注意:包扎帶疊幅為2/3,要求纏繞后致密而富有彈性!

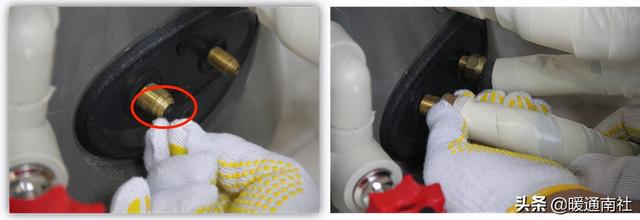

2.水箱側銅管連接

注意:擰掉保護螺帽后,一定要注意將氣管中的橡膠塞取出。

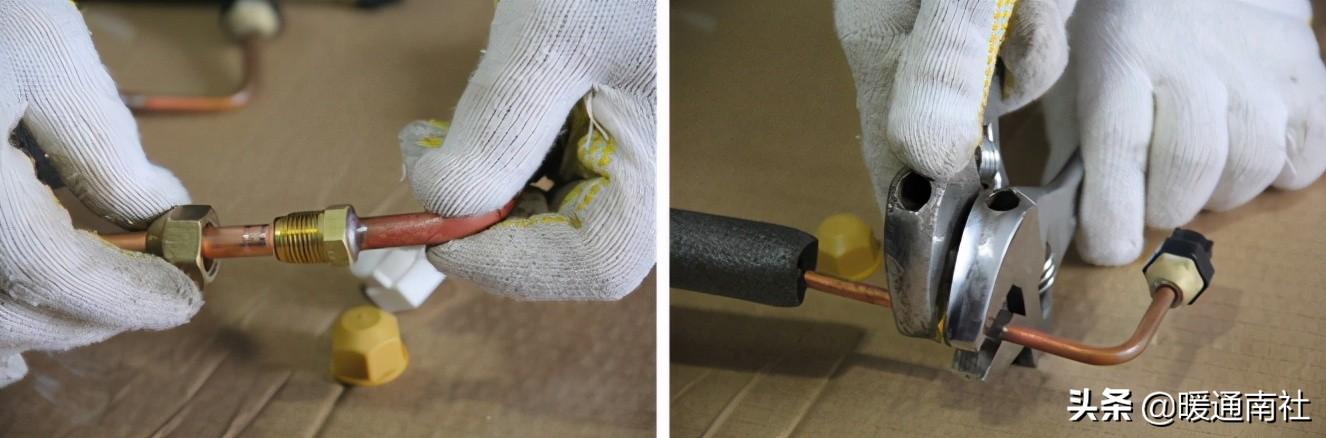

3.主機側銅管連接

將銅管整理后從主機后伸出靠近截止閥位置;

保證銅管喇叭口與錐形面的中心線在一條線上;

首先用手擰緊,后用力矩或普通扳手打緊(建議使用力矩扳手);

注意:彎管過程中不要角度過大以免折扁銅管,對接過程要快,同時避免灰塵雜物進入銅管。

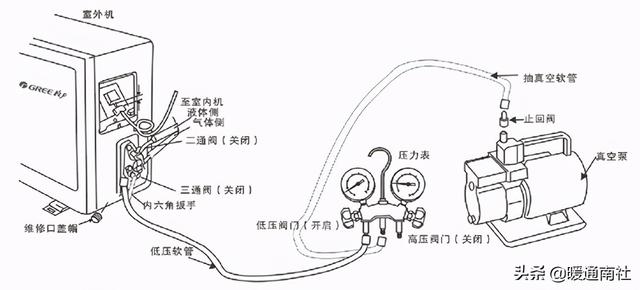

抽真空:

感溫包安裝:

1.對于雙感溫包,上感溫包為接插件,將來自主機的感溫包接頭和來自水箱的感溫包接頭對插;

2.感溫包與主機接插后,感溫包線要用壓線夾壓好,對接頭自由放入電器盒蓋內,避免受力導致接觸不良;

感溫包分上下兩個,上面用來顯示溫度,下面用來控制機組開停。

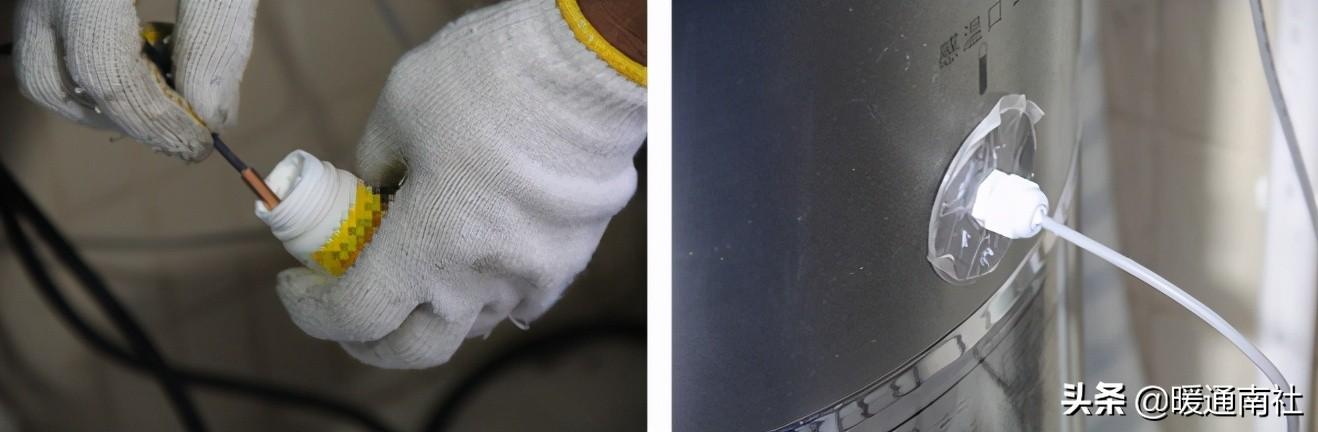

3.下感溫包需插入到水箱感溫盲管中,需首先將感溫頭涂滿導熱硅脂,而后插入到盲管中,鎖緊螺帽。到位標準:感溫包頭接觸到盲管底部插不進去,且感溫包的熱縮塑料外套部分(黑色的,比感溫包線細,緊緊包著感溫包線)已經完全卡在鎖扣里面沒有露在外面,則是插到位了。

4.感溫包線走線不宜拉得過緊,也不要懸空太長,盡量與連接管走管一起走線和用包扎帶固定。

電源線安裝:

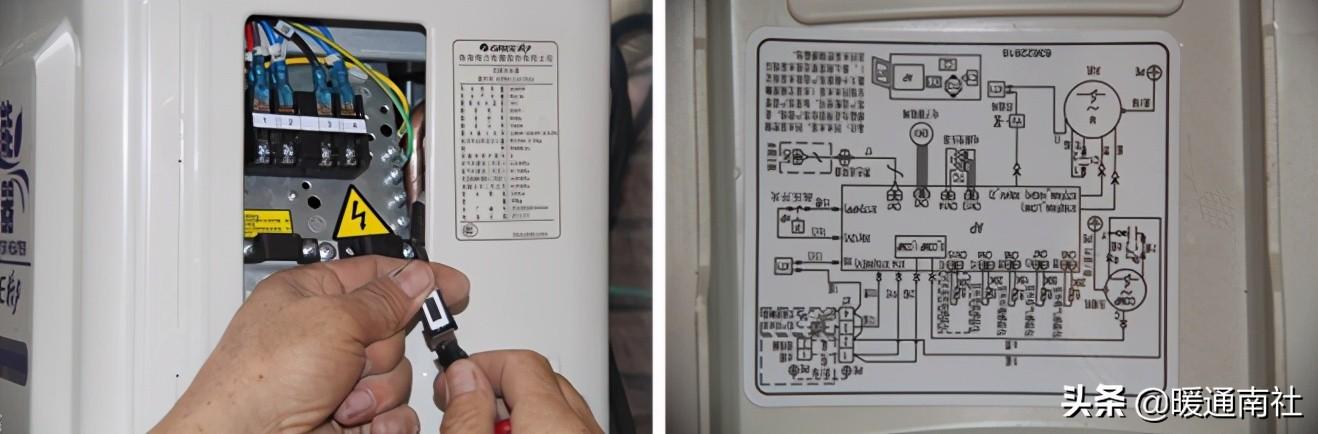

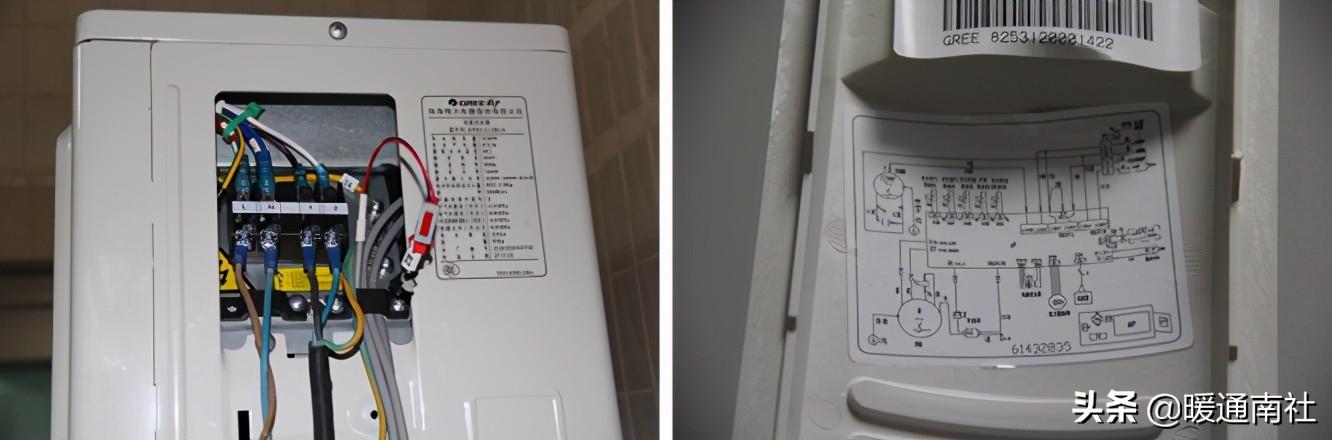

1.對照提手后面的電路圖接線,要求必須使用壓線夾固定。

注意:① 用螺絲刀擰緊,保證各接線端子接線牢靠;② 地線一定不要漏接。

圖中強電部分有五根線:L、N、1、2及地線,LN為零火線,1和2為接電加熱的,部分機型帶回水的還有3、4接口,這是接回水泵電源的。

弱電部分有三根線,其中兩根為感溫包線一根為線控器線。

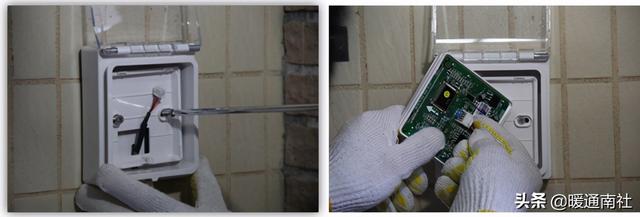

線控器安裝:

1.線控器最好放在遮風避雨位置,必須使用機組自帶防雨盒;

2.安裝過程中避免過度拉扯通訊線;

注意:接插端子時第一要避免濕手操作,第二要接插到位。

不允許將手操器放在浴室內,裝在室外的一定要安裝機組配帶的防雨盒。

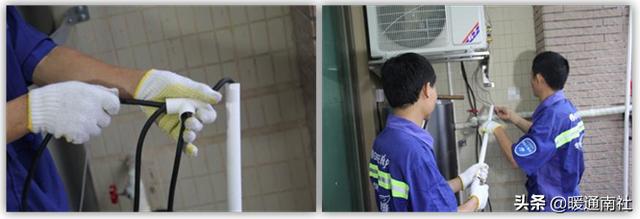

線路美化:

為了保證線路走線美觀,須采用電源線及控制器線分別走PVC線管的方法。

安裝完成圖:

壁掛式安裝方式:

水箱位置:

水箱必須安裝在實心的承重墻上,安裝面的承載能力應不低于熱水器注滿水后的4 倍重量,必要時采取加固或防護措施,務必使用本機所配的附件安裝本熱水器;水箱必須水平安裝,切勿傾斜或豎直安裝,否則機組不能正常運行;熱水器水箱安裝位置盡量避免安裝在坐便器、浴缸、洗臉盆、門框上,以免給用戶產生壓抑或不安全的感覺。

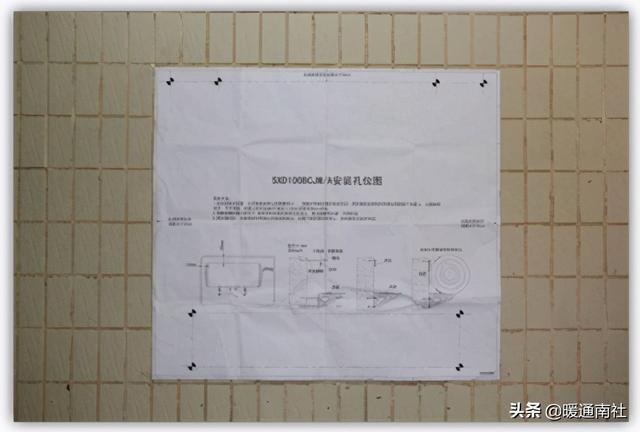

安裝圖:

注意:壁掛式空氣能熱水器內都附有如上圖所示的安裝圖,請按圖示操作。

水箱安裝:

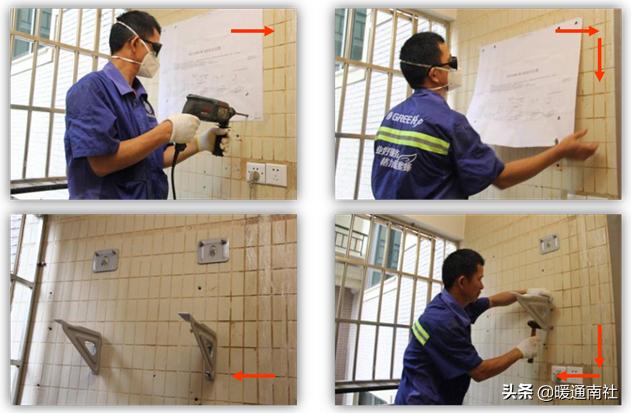

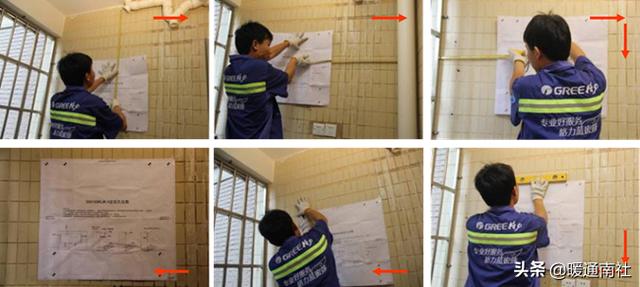

1.安裝水箱支架

根據安裝圖要求,確定安裝圖位置,用膠帶粘貼在墻上;

根據示意圖上的鉆孔位置打孔;

打完孔后,揭去安裝圖;

打入膨脹螺栓,固定安裝支架。

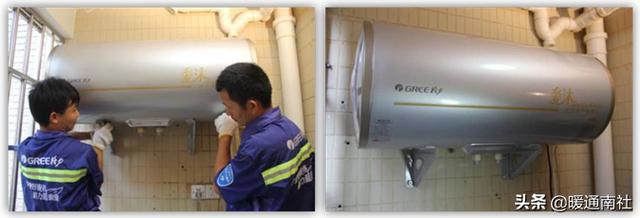

2.掛裝水箱

將水箱掛裝在安裝支架上。

注意:架裝過程中建議兩個人協作,前期發現一個人在固定水箱的過程中由于前方看不見很容易出現水箱撞在支架上的情況。

水箱上部卡扣必須卡到位,下部支架托舉接觸面良好。

注意:掛裝完成后可左右晃動一下看有無卡扣到位,兩邊接觸縫隙是否相同。

水路安裝:

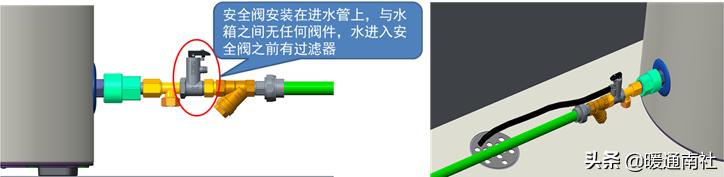

水路安裝及要求和立式水箱要求一致,在此不再敘述。但須注意安全止回閥安裝位置及排水。

注意:為避免導流軟管下垂可用線扎捆綁在水管上引入下水管道。

銅管連接:

安裝不同點:

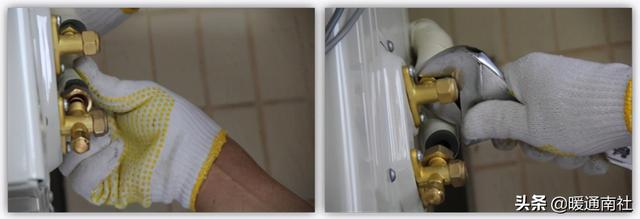

組裝銅管彎頭組件:保證喇叭口與錐面接觸良好;首先用手擰緊后再用扳手緊固。

注意:彎管銅管接頭一段先不要除去,以免灰塵進入銅管。

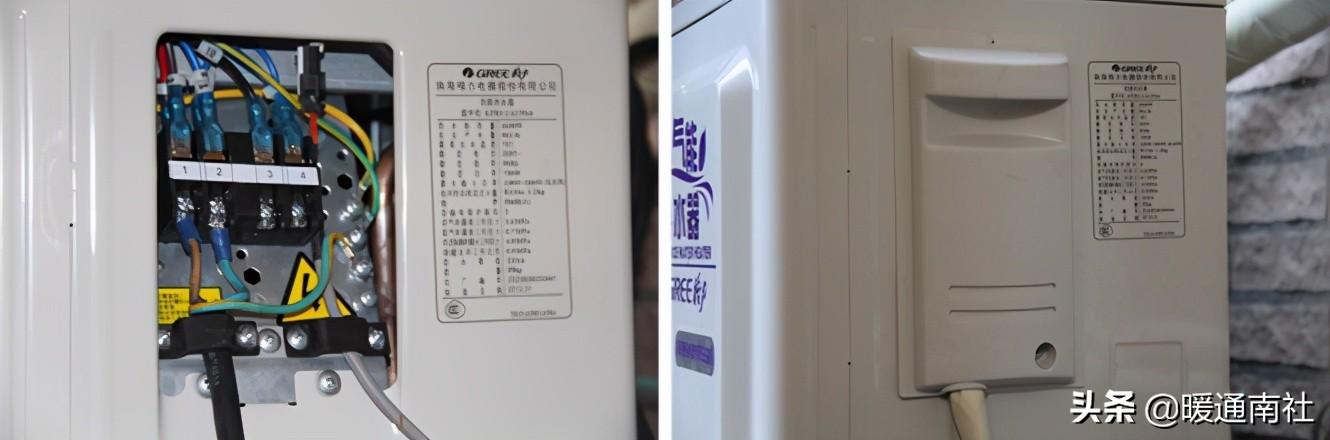

線路連接:

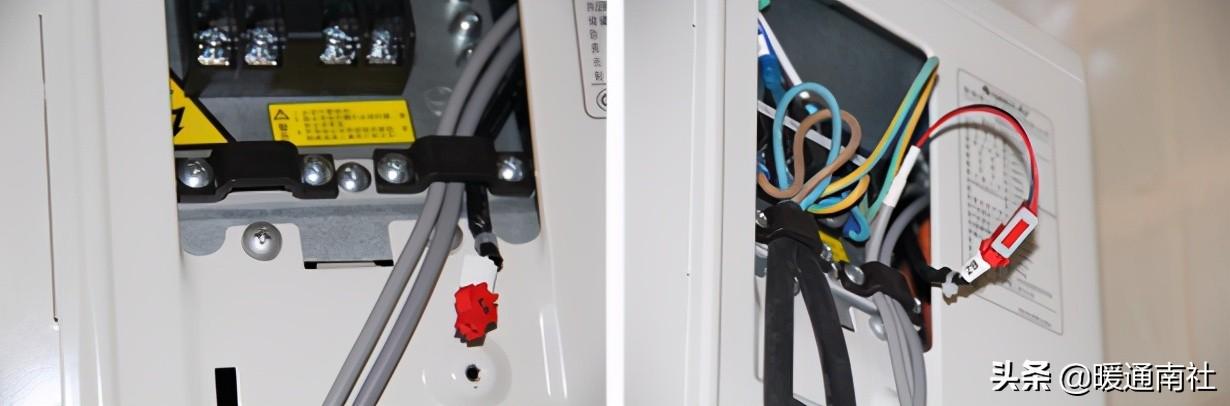

打開電器盒蓋;接線(通常情況下有5根線:零火線、地線及電加熱連線);

用壓線夾將線路壓緊,蓋上電器盒蓋。

注意:禁止棄用壓線夾!

線控器安裝:

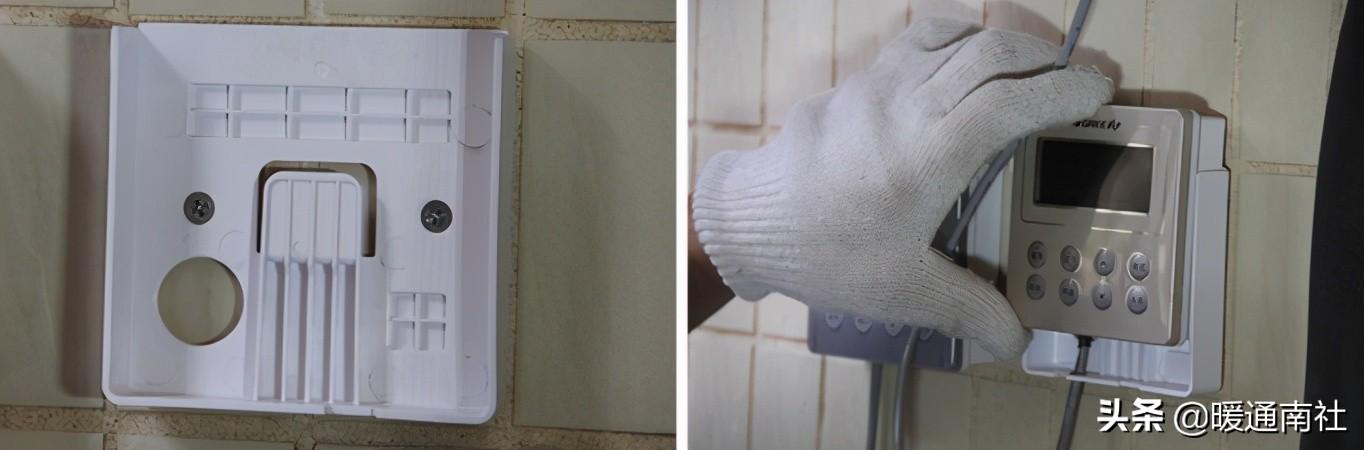

安裝線控器:

找好安裝位置后,將線控器安裝板固定;

將線控器由上而下插入線控器安裝板中。

注意:線控器安裝位置一般為室內且便于操作處。

加冷媒:

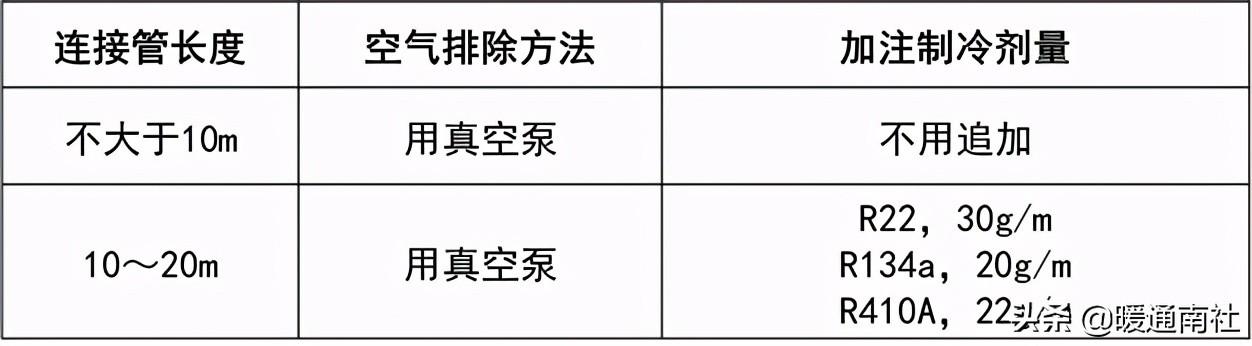

加長管路到一定長度后必須添加冷媒,對于使用R410a冷媒機組還需保證以液態形式進行追加;

另外追加冷媒必須首先將機組調為化霜狀態。

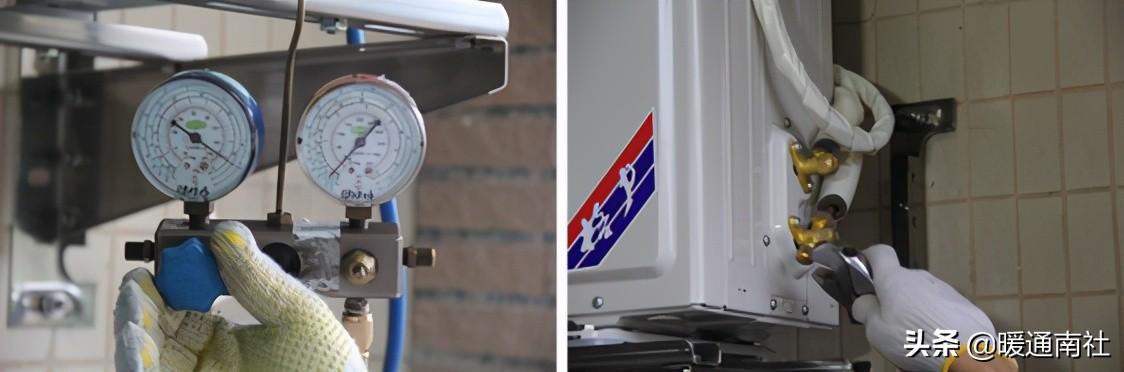

連接管路:

注意:連接管路要排空。

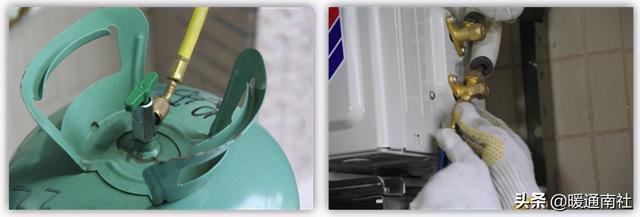

所謂排空主要是把從冷媒罐到主機黃色管子中的空氣排掉,操作方法是將壓力表中間的黃色管連冷媒罐,藍色管連主機注氟工藝口(虛接),然后打開冷媒罐2-3S后擰緊接頭。

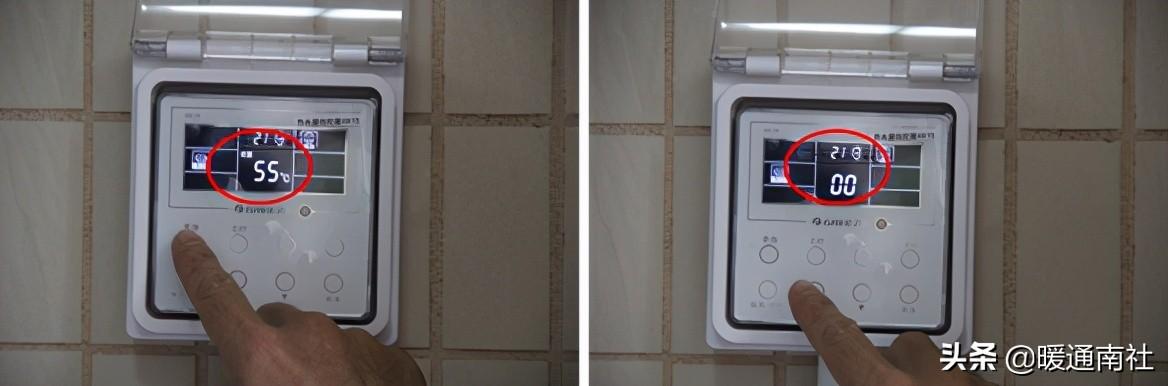

設置化霜模式。(各品牌各有不同)。

注意:工作模式為正常制熱水情況下。

補加:打開壓力表低壓開關,補加開始(建議根據加長管長度確定需增加冷媒重量,用電子稱稱重,不建議根據壓力電流判斷),補加完成后關閉冷媒罐開關及壓力表低壓開關,拆除壓力表,最后將截止閥螺帽擰緊。

循環式安裝調試:

主機安裝:

注意:

1.頂蓋保持和屋頂距離20cm以上;

2.主機右側距墻50cm以上便于操作;

3.如果水箱放在底部的話考慮距地高度;

4.循環式主機與水箱之間水平距離不超過5米,高度差小于3米。

一二點主要是保證后續的維修有足夠的操作空間,第四點距離太遠的話有可能造成循環水泵能力不足而造成的換熱不良。

水箱安裝:

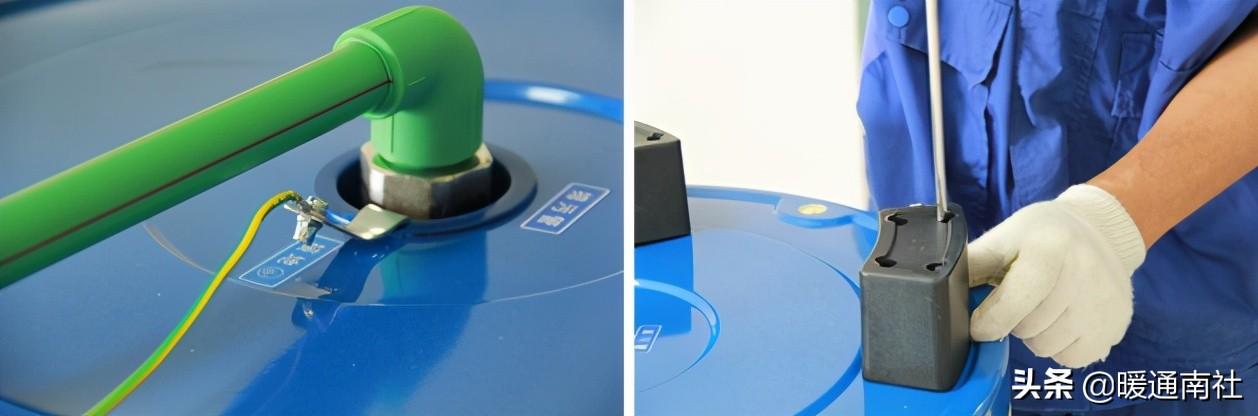

排污管及地線安裝

將水箱側放或倒置,安裝排污管及地線,注意根據排污口位置選擇排污管朝向;

安裝地腳;

注意:水箱倒置過程中注意下面要用泡沫墊支。

固定水箱。

注意:根據水箱固定孔位位置確定墻體對應固定螺栓位置。

固定水箱組圖:

注意:操作順序見圖示箭頭。

循環水路安裝:

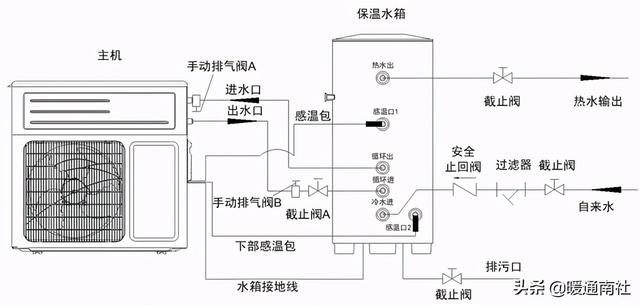

循環水路完成圖:

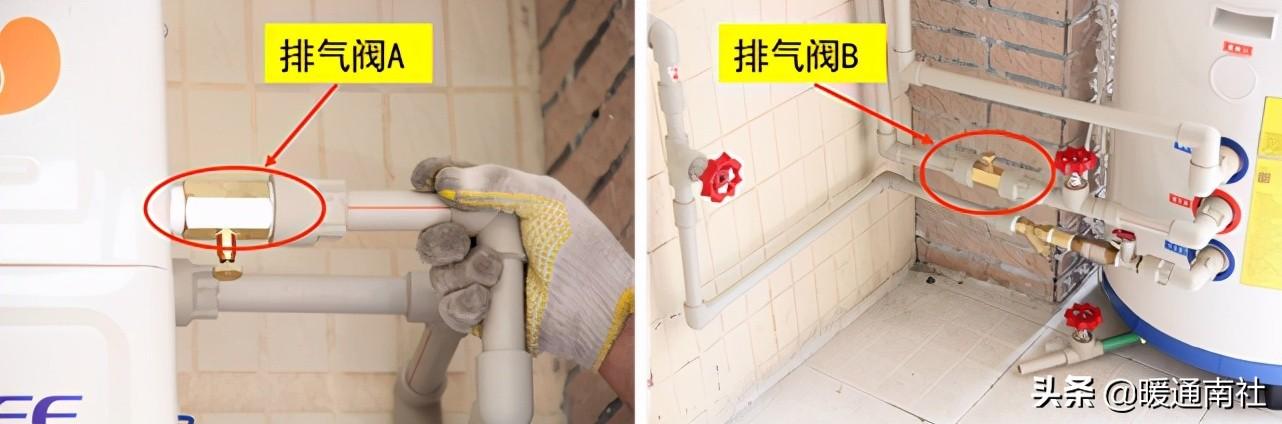

特別建議:① 對于冬季溫度低于零度的地區,建議靠近主機進水口的排氣閥A方向朝下,以備冬天套管排水使用;

② 排氣閥B方向朝上,安裝在系統最高點。

循環水路使用PPR尺寸為DN20,進出水水路使用尺寸為DN15。

調試排空:

打開用戶末端水龍頭、花灑等,再打開自來水截止閥,水箱充滿水;

打開手動排氣閥B,關閉截止閥A,當手動排氣閥排出水時,打開循環水路截止閥;

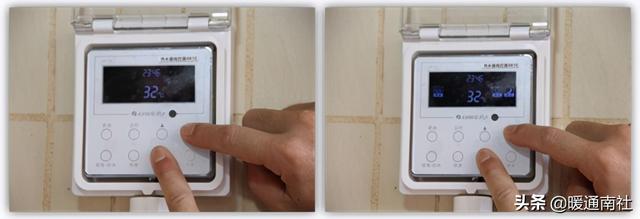

機組上電,在線控器待機狀態下按“模式”+“▼”5秒開啟清洗功能,單獨運行水泵直至確定手動排氣閥B排出的全是水時,關閉手動排氣閥B,再維持清洗功能5分鐘后,按“模式”+“▼”5秒關閉清洗功能,排空操作完成。

選配件安裝:

瞬熱模塊安裝:

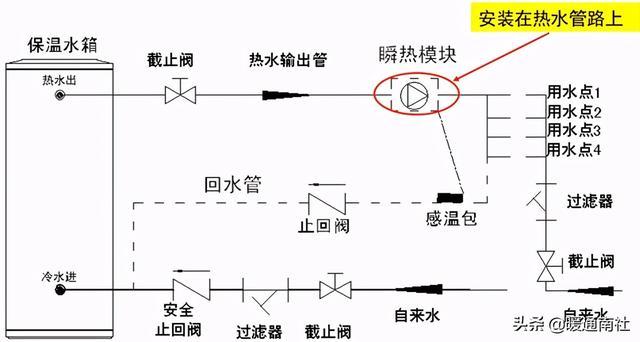

瞬熱模塊安裝位置選擇一:

注意:此種安裝方法回水裝置在回水同時還能起到增壓泵的作用。

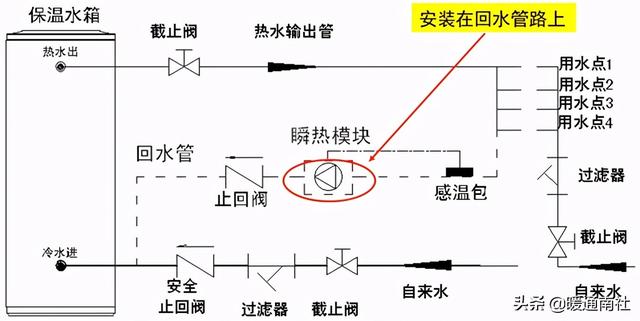

瞬熱模塊安裝位置選擇二:

注意:安裝在回水管路上也行,但有可能會出現用水末端吸入空氣情況,建議還是裝在熱水管路上。

安裝推薦水管長度不大于30m。即熱水輸出管及回水管相加的總長度不大于30m。

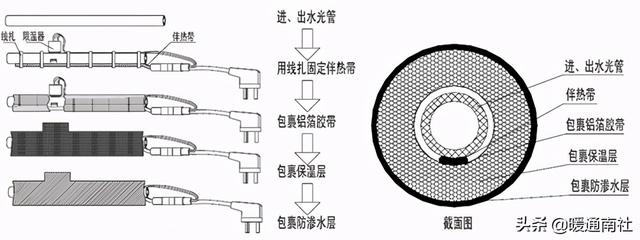

伴熱帶安裝:

3.整體需包扎,保溫層厚度至少≥15mm;

4.伴熱帶長度必須選擇合適,當單根長度不夠時,切勿自行連接兩根伴熱帶使用。另多余長度的伴熱帶不允許直接暴露在環境中,伴熱帶組件除電源線外,均要纏繞在保溫層內。

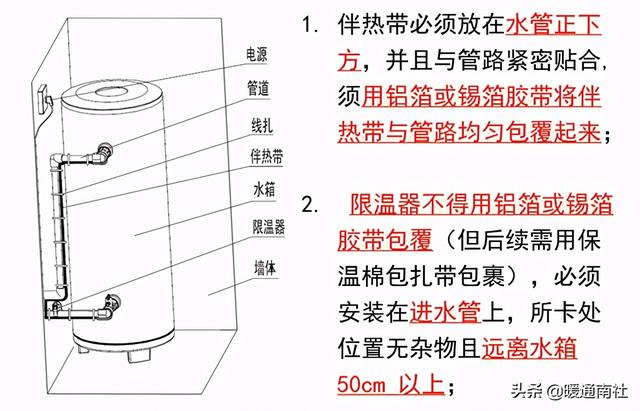

伴熱帶安裝:

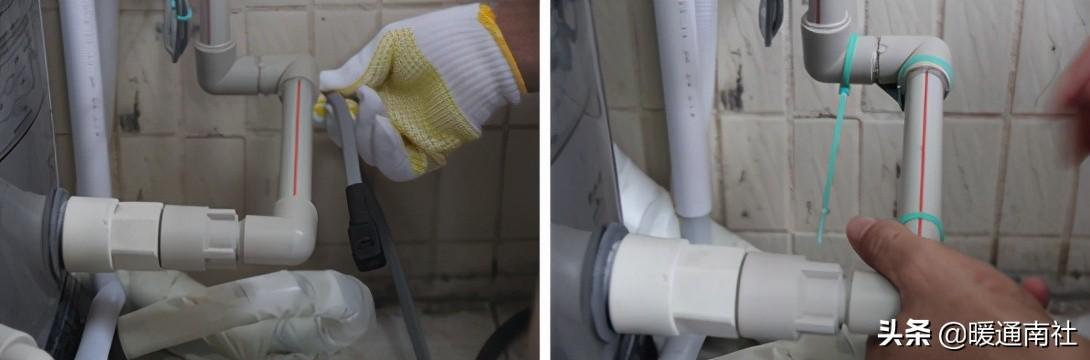

1.首先將伴熱帶用線扎固定在進水管路上;

注意:伴熱帶要求安裝于水管下方并和水管貼合緊密。

2.其次用鋁箔紙均勻的將進水管與伴熱帶包裹起來;

注意:鋁箔的作用是保證熱量能均勻的散開。

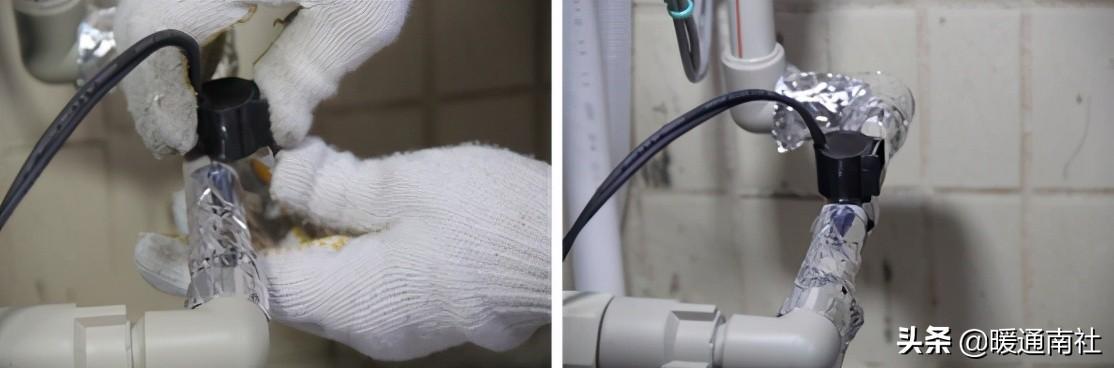

3.將限溫器卡扣在進水管路上

注意:限溫器必須安裝在進水管上,且遠離水箱50cm 以上,否則測溫不準,不能進行有效保護;限溫器不能用鋁箔包裹。

4.用保溫棉將進水管路包扎起來

注意:保溫做不好可能會造成伴熱帶達不到溫度而一直工作。
