空氣能熱水器節能環保、安全便捷,成為酒店、餐館、家庭的首選熱水來源。
設計標準及依據:《建筑給水排水設計規范》(GB50015-2015)
《工商業用或類似用途的熱泵熱水機》(GB_T21362-2008)
選型步驟:1、計算熱水負荷
Q——工程設計所需要的總熱量(kW)
k1——安全系數 一般取(1.05-1.1)
c——水的比熱容:4.187kJ/(kg?C)
m——熱水用水人數
qr——熱水用水定額 (L/人)(查以下表1)
ρr——熱水的密度(kg/m^3)
tl ——進水溫度(自來水溫度)
tr ——用戶設計水溫(一般為55度)
表1:熱水用水定額
2、熱水器機型選擇
機組每天運行時間t :10~14小時(一般情況)
所需機組加熱量公式:Qn=Q/t(單位:KW)
Q:熱水負荷
t:機組每天運行時間
機型選擇原則:能選用兩臺小能力機組不選用一臺大能力機組原則。
例如:通過計算,熱水負荷為1417KW,進行選型如下:
Qn=Q/t=1417/10=141.7KW
根據選型原則:可選擇3臺60KW制熱量的熱水器。
3、選型校核
根據廠家提供的對應機型制熱量修正表,對冬季最差工況進行校核,以下以格力KFRS-60ZMRe/NaB2S為例:

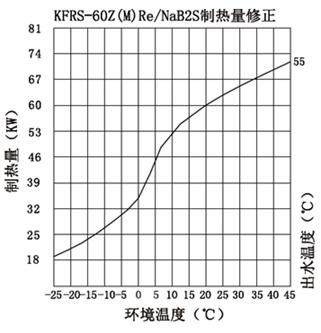

表2:格力KFRS-60ZMRe/NaB2S制熱量修正表
冬季最差工況運行衰減(室外環境最低氣溫5度)
①通過表2查詢,室外環境最低氣溫5度時,機組衰減后的制熱能力:45KW
②冬季運行小時=Q冬/ (3臺*45KW)=1417/ (3*53)=10.5h
通過以上校核,在冬季最差工況下,運行時間不超出20h,滿足要求,選型OK!
(如運行時間超出20h,則需要增加一臺機組或增加電加熱)
4、水箱選型
水箱容量計算公式:
V——保溫水箱的有效容積(m^3)
L1——機組最高出水水溫下總水量(m^3)(L1=m*qr)
Kh——熱水用水小時變化系數,取4.80-3.20
h——保證用水高峰小時數,取2-5h
K——安全系數,取1.1-1.3
H——不同建筑日熱水用水時間(小時)
5、快速自動選型
采用EXCEL表的形式,輸入相關參數,自動匹配選型,方便快捷,適合銷售時快速選型,有需要可以關注本頭條號或評論聯系我。
表3:熱水機計算選型
