不少人抱怨，空氣源地暖空調系統很復雜，其實源于對系統中應用的配件了解不足。一個小小配件錯誤，就有可能讓整個系統出現問題。

自動補水閥、膨脹罐、泄壓閥是地暖空調系統中最常用的三件小配件，但由于安裝不慎，未能把空氣源冷暖功能完美的表現出來，甚至會出現系統報流量故障、分水器漏水、接頭爆裂等故障。

未裝自動補水閥，系統報流量不足

該案例為華東地區空氣源熱泵兩聯供一次系統，建筑面積180㎡，經過負荷選型，確定主機容量為8HP，水泵揚程16m，末端采用風盤+地暖盤管形式，系統接入室內給水管直接補水，未裝自動補水閥和止回閥。

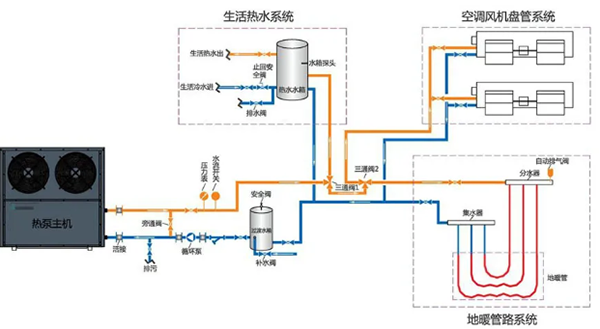

系統結構見下圖——

系統運行一段時間后，出現水流量不足機組報警故障，經觀測戶內生活用水也受到污染。

排查故障原因，源于系統內壓力過高導致兩聯供水系統向生活用水水系統發生倒灌，從而使得兩聯供水系統水流量不足機組報警。

該案例充分說明了正確選用自動補水閥的重要性，自動補水閥具有控制補水、穩壓、單向止回等功能，其工作原理為當感應到系統壓力低于設定值時開啟，為系統補水。安裝位置在系統的回水側，配備前置過濾和止回閥。

通常自動補水閥預設壓力為130-150kpa，而市政管網入戶水壓約為300kpa，兩系統間保持合理壓差。

如果直接通過生活用水補水，當兩聯供機組制熱運行時，內部水系統膨脹壓力升高，將會出現倒灌。同時，雖然自動補水閥兼具單向流功能，為避免污垢堵塞影響，還應單獨配備止回閥，避免污染生活用水。

而為了防止生活用水中的 水垢、雜質在系統內堆積，影響換熱效率，還應在補水處設置前置過濾，通常過濾等級取100目左右。

膨脹罐壓力高，分水器常漏水

該案例為華北地區自建房，建筑面積350㎡，主機容量20HP。為防凍考慮采用分體式主機，水力附件箱內置水泵、膨脹罐、各儀表閥件等，安裝在室內隱蔽柜中，末端采用地暖加風盤組合，系統通過自動補水閥補水。

使用過程中，分水器處出現漏水。工作人員上門維護，測得系統壓力偏高導致管件連接處滴漏。經檢查，膨脹罐預充壓力350kpa，無法起到調節水壓、容積的作用，因此系統內水受熱膨脹導致水壓過高。

膨脹罐能夠有效吸收系統內水體的熱脹冷縮，從而調節系統壓力，還能緩解各支路開啟時產生的水力波動，避免水錘，是兩聯供系統的必備部件。預充壓力應根據補水壓力確定，通常為150kpa，過高或過低均無法正常發揮功能。

未裝泄壓閥，接頭爆裂

這是華北地區的一個家裝項目，建筑面積200㎡，主機容量10HP，末端采用低溫散熱器加風盤，系統采用自動補水，配置4L膨脹罐，預充壓力2公斤，未配備泄壓閥。

運行期間主供水管接頭處爆裂，破壞了墻壁和地面裝修。分析系統水壓，補水壓力150kpa，熱水出水設定溫度較高，達到60℃，膨脹罐容量小且預充壓力過高，綜合導致水壓上升300kpa，水泵揚程25m，對管網壓力測算，遭破壞處靜壓達到700kpa。

由于系統未裝泄壓閥，系統長期保持高壓狀態。PPR材質管件在溫度較高情況下承壓能力下降，最終導致接頭爆開。

實際系統在運行時，設定溫度、補水壓力、水泵壓頭等都可能導致水壓過高，泄壓閥能有效監測并降低水壓，是保證系統平穩運行的保險，萬萬不能略去。
