在空氣源熱泵熱水工程領域，生能“老大哥”以自身硬實力立足行業，扎扎實實做好自己，并進一步發揚光大。近三年時間里，生能熱水工程項目在中國熱泵行業年會上連續榮獲“熱泵多能互補最佳應用獎”給出有力說明。

2020年，生能江蘇泰州學院二期宿舍生活熱水節能服務BOT項目榮獲“空氣源熱泵多能互補最佳應用獎”。詳情可點擊熱泵熱水工程“老大哥”為你解析精品獲獎案例……

2021年，生能江蘇大學潤江緣浴室空氣能、太陽能、余熱回收多能互補式熱水系統項目榮獲2021年“熱泵多能互補最佳應用獎”殊譽。詳情可點擊1年省下108.48萬元！這個熱水節能減排改造項目怎么做到的？

2022年7月27日，生能山東省聊城大學西校區微能網《太陽能發電+儲能+熱泵）生活熱水系統項目榮獲2022“節能杯”第七屆熱泵系統應用設計大賽”熱泵多能互補最佳應用獎“。

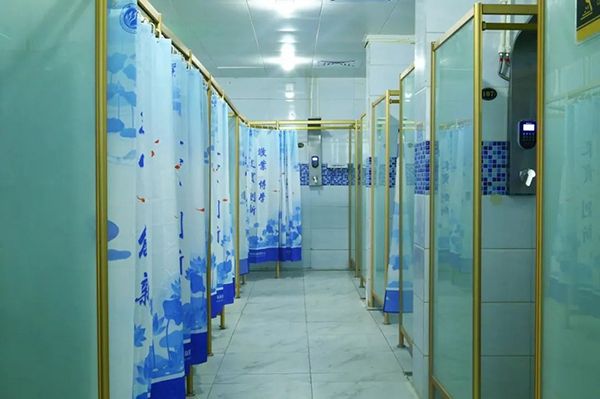

今天我們就來講講最新獲獎的生能山東省聊城大學西校區微能網《太陽能發電+儲能+熱泵）生活熱水系統項目，該節能改造項目介紹可點擊貼心！看這所大學如何讓浴室美貌與實力并存？今天主要從專業角度來講下該項目的技術設計思路、項目構成、實施效果。

01技術設計思路

該項目引入綜合能源服務的概念，從建立多能供給、微能網運行出發，把供能（電網供電）、產能（太陽能發電）、儲能（調峰）、分配、用能（熱泵加熱、水泵等）等聯結為一個微型能源網，熱水系統設計以提升學生用熱的舒適性為主要目標，融合節能設計、穩定性設計和舒適性設計，使運行能耗最低、運行穩定性能最好，學生洗澡舒適性最優。本設計方案突出如下設計特點：

1.獨特的系統設計

本項目引入了綜合能服務的概念，構建了微能網[外供電能+產能（太陽能發電）+儲能（蓄電池蓄能）+熱泵制熱]熱水系統。實現多能供給、調峰供電、最佳能效制熱。

2.設計安裝了太陽能電池組件120塊

裝機容量51.6KW，并把產生的電能輸送到浴室樓頂?shù)呐潆娤到y(tǒng)，實現并網發電供能。

3.設計安裝了200KW的儲能系統

實現谷電峰用、調峰供電的運行模式，使熱泵機組運行在氣候溫度較高時段，提升熱泵機組的能效比，降低電能消耗，儲能系統連接配電系統實現并網運行，自動調峰。

4.模塊化設計

可擴展性建造，增加了可擴展的靈活性。在空氣源熱水器的布置上，采用預留接口的設計方案。當加熱設備不足時，可模塊化擴展加熱設備。

5.采用供熱與加熱分離的系統設計思路

使供熱溫度更穩定，較好地解決忽冷忽熱問題。本系統設計了三個加熱水箱、一個供熱水箱。加熱水箱按設定時間開機運行，達到供熱溫度后，通過自重力把水放到供熱水箱。供熱水箱把熱水輸送到浴室供熱。供熱水箱只供熱、不加熱，保障了熱水溫度的均衡性，當供熱水箱低于供熱溫度時，恒溫機組啟動運行，保障了熱水溫度。

6.采用變頻器恒壓控制和定時熱水循環控制相結合

當熱水管溫度低于46℃時，自動循環提升管道熱水溫度，當高于50℃時，停止循環進入恒壓供水模塊，確保供熱水泵能耗最低。主要技術參數如下：

加熱系統出水溫度：55℃

保溫水箱溫度：52℃

未端供水溫度：≥45℃

供水時間：12小時

設計供熱能力：12000人/日，每人40L供水能力，總供熱量300噸/天。

太陽能發電裝機容量：50KW以上

儲能裝機容量：200KW

02.項目構成

微能網熱水系統由外供能源系統、儲能系統、太陽能發電系統、空氣源熱水系統、恒溫恒壓供熱系統、自動化控制系統等組成。

1.外供能源系統

從西校區變電所外接國網供電電源，作為后備用能。

2.太陽能發電系統

由太陽能電組件、直流匯集系統，逆變器、交流控制系統等組成。實現并網發電，調節用能。

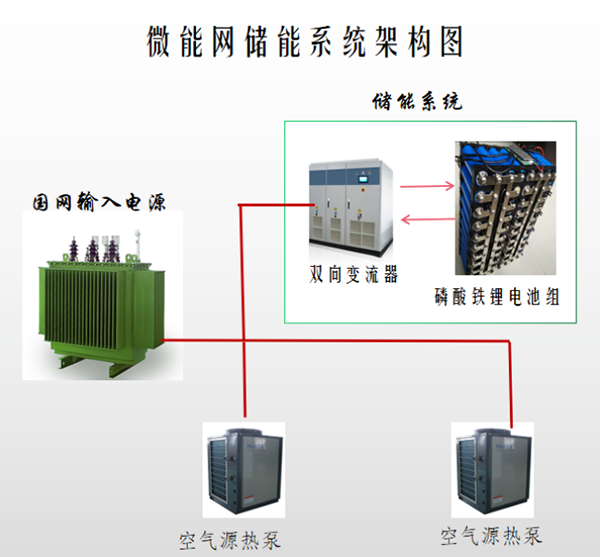

3.儲能系統

主要功能為谷時儲能，峰時供電。

4.空氣源熱水系統主要功能

通過空氣源熱水器進行制熱、升溫，為學生洗澡提供生活熱水。

5.恒溫恒壓供水系統主要功能

為浴室提供45～50℃的熱水，同時根據洗澡人數的多少和用水量的大小自動調節供水流量，達到均勻控制流量。

6.自動化控制系統主功能

外供電源控制系統、空氣源熱水系統、太陽能發電控制系統、儲能控制系統、恒溫恒供水系統等進行自動化運行控制和微能網調峰控制，確保系統的協調運行，聯動控制，并實現遠程監控監測。

03.實施效果

1.節能省錢

本項目實施后，微能網（太陽能發電+儲能+空氣能）熱水系統節能效果十分顯著，太陽能年發電量7.91萬元KWh、年儲能量為10.95萬KWh、空氣源熱泵節能40.5萬KWh，年節電量59.36萬KWh，節約標煤量196tce，節能率34.5%，年節約成本35.59萬元。

2.環保減排

環境效益：CO2減排量為523.2噸/年，SO2減排量為4.8噸/年，煙塵減排量為3噸/年。

3.用戶評價

自2021年正常運行以來，系統運行穩定，太陽能發電、儲能系統運行效率較好，空氣源熱水器的能效比較高，特別是通過多能互補、組合式運行后，節能量有較大幅度的提高。首先使用儲能電源進行供電制熱，再使用太陽能發電進行供電制熱，熱泵機組全部運行在上午8點至下午5點的高溫時段，大大提高了熱泵機組的能效比，使制熱效率最大化，制熱耗能最小化，這種多能互補、高效加熱的方式值得推廣應用。
