連接方式

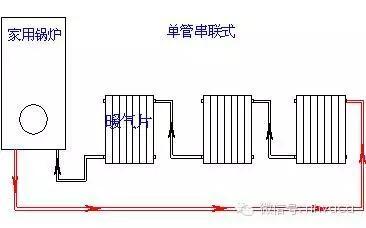

1、單管串聯式:單管室內采暖系統不能單獨調節每個散熱器的流量,在實際中應盡力避免采用這種連接方法。
2、串聯跨躍管式:帶跨越管單管室內采暖系統是針對單管系統無法調節的弊病設計的,有專用的閥門,可以調節每個散熱器的流量。

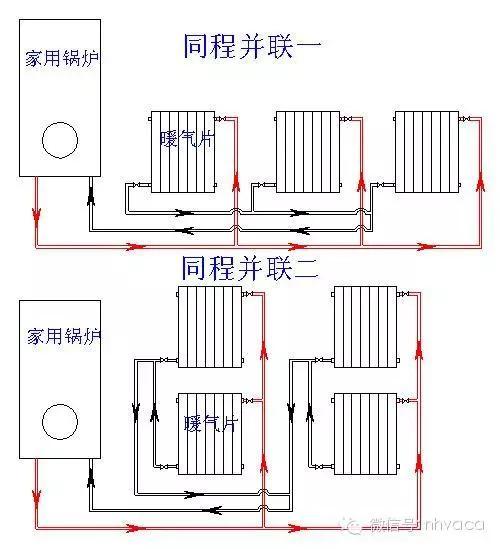

3、同程并聯:每個散熱器中的水流都經過相同的管道長度。所以,對每個散熱器中的水流量水力平衡的調節更加簡單。如果散熱器可以被安裝成一個環路,所用管道的長度和雙管異程系統是等長的。
4、異程并聯:這種管網系統上,每個散熱器上,都需要安裝水力平衡閥門,對不同散熱器上的水循環進行水力平衡的調節。以避免在離水泵較近的散熱器水流量大,而較遠的散熱器水流量小的問題。
安裝方法

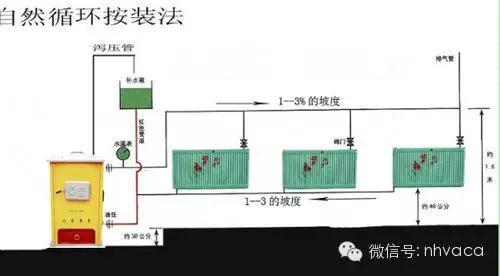

1.自然循環安裝法
安裝的管道要有一定的坡度,暖氣片和鍋爐之間要有一定的高差,一般是在0.5米以上,管道的直徑一般在DN-25和DN--40兩種,最遠端一般不應超過15米。優點是可以完全的靠自然循環的方法達到取暖的效果,缺點是上下溫差較大,暖氣片的高度安裝不能太低,不美觀。

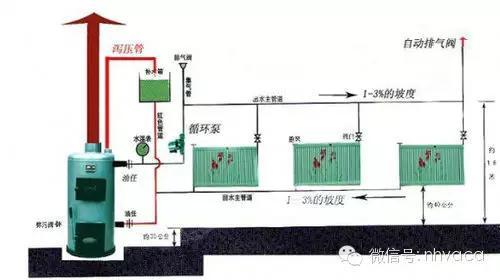

增加暖氣循環泵法,是在自然循環的安裝基礎上,將其上水管道的出水口處加裝暖氣循環泵,使之達到了一個良好的循環效果,這種方法其在經常停電的地區可安全的使用。

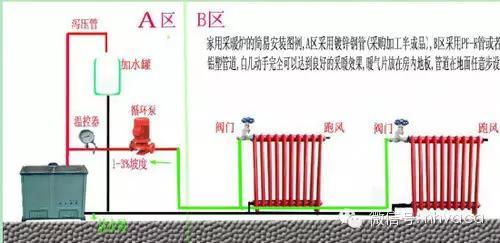

3.全自動泵循環安裝方法
近幾年的地暖的興起,就是這種安裝方法的變形,就是把暖氣片換成地熱管道,此種安裝方法的優點是,暖氣片可以完全的放在地面。沒有必要和暖氣爐之間存在一定的高差,也可以做到良好的暖氣循環效果,安裝方便快捷,取暖效果顯著,美觀,缺點就是完全靠循環泵,在經常停電的地區是無法使用。
在暖氣片安裝過程中,一定要注意不能漏水,保持整個安裝是安全密閉的。
安裝要點與注意事項
1、暖氣片在安裝前確認暖氣片包裝的完整,放置時采用相應的防震、防碰措施,不能以任何方式拖拉暖氣片,暖氣片應存放在干燥、防雨的安全地方。
2、現場清理干凈,供熱系統的閥門、干管、支管及管道的支、吊架均已安裝并按設計要求管道沖洗試壓完畢。
3、暖氣片外接口螺紋應符合JG/T6-1999的要求,連接暖氣片的支管螺紋應完整,如有斷絲或缺絲則不得大于螺紋全扣的10%,并至少年宮扣以上的完整螺紋。
4、安裝暖氣片處的內墻已處理完畢。
5、鋼制暖氣片、鋁制暖氣片、銅鋁復合暖氣片、鑄鐵暖氣片等本體試驗壓力如設計無要求時應按設計選用的工作壓力的1.5倍進行,但鋼制板式暖氣片本體最大試驗壓力不應超過1.3MPa并不小于1.3MPa.試壓2至3分鐘不滲漏為合格。
6、暖氣片安裝步驟:先安進水閥和回水閥,固定掛件用水平尺測量暖氣片的位置,將暖氣片平穩放置,將閥門連接件與進出水口閥門連接在一起,使用水平尺測量暖氣片是否平直,管路安裝是否符合要求。使用管鉗加固擰緊連接件。
安裝暖氣片的時候,需要注意以下三點:
1.打算要安裝暖氣片時,咱們首先要做的就是需要把暖氣片安裝到什么位置,哪個位置采暖效果最佳,哪個位置安裝起來具有美觀性,當然,哪個位置安裝安全性能最好。
2.在安裝暖氣片的過程中,最關鍵的就是安全密閉性。特別注意的是不能有漏水情況。從另一個角度考慮,也就是施工難度,沒有特殊情況下,就不要隨意更改暖氣片的位置,那如果這樣的話,不僅給自己造成不便,同時也可能會給他人,鄰居造成不便。
3.最后的階段,也就是暖氣片安裝好之后,要進行測試,驗收,像通常這種行業的產片,安裝好之后,測試時不可缺少的。通常在更換施工時,工人師傅們就會在管道上預留好閥門,待裝好后應該進行沖壓試驗。確定沒有漏水,滴水,冒水,跑水的地方,暖氣片安裝也就沒什么問題了,這也就完成了暖氣片的測試驗收。
