分體式家用空氣能熱泵怎么安裝?安裝圖詳解_邦頓空氣能廠家聯系方式

空氣能熱水器又叫空氣源熱泵,作為近幾年熱水器的明星品類,大多數人對于空氣能熱水器的了解不多,對于安裝注意事項更不甚了解。因而,小編就以海爾空氣能為例,為大家盤點一下分體式空氣能熱水器的安裝步驟及注意事項,供專業人員參考。


一、安裝場所的選擇


1.能保證合理地氣流分布、無障礙物影響進出氣流。


2.支撐面能足以支撐機器重量,并能流暢地排出冷凝水。


3.運行噪音及排出空氣不影響鄰居處。


4.能留有足夠的安裝、維修空間。


5.附近無強電磁場干擾,以免影響控制性能。


6.安裝處無硫磺氣體、礦物油充斥,以防腐蝕機體及配件。


7.要保證在氣溫0℃以下地區使用的熱水器水管不會凍結。


8.可以對熱水器本體進行有效固定。



二、室外機安裝固定


1.用膨脹螺栓把室外機安裝支架固定在墻面上。


2.用螺栓(M10)和螺母把室外機緊固在室外機安裝支架上,并保持水平。


3.若安裝在屋頂上時,要把支架牢牢地固定住,以防地震或強風的侵襲。


4.為了減小機器震動,請務必安裝減振橡膠墊。

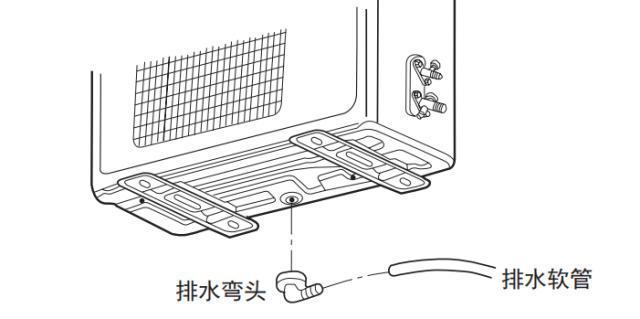

5.若使用彎頭,請按下圖所示安裝。在較冷的地方(氣溫持續低于0℃),不要使用排水彎頭。



三、水箱安裝固定


1.將水箱放置在具有足夠承重能力的平面上,傾斜度不得超過5°。


2.水箱在室內安裝時,盡量靠近墻邊或人員不易觸及的位置。


3.水箱安裝在室外時,必須靠近牢固的墻體,并用隨機附帶的固定帶通過膨脹螺栓固定,防止傾倒(見“室外機及水箱安裝空間示意圖”)。

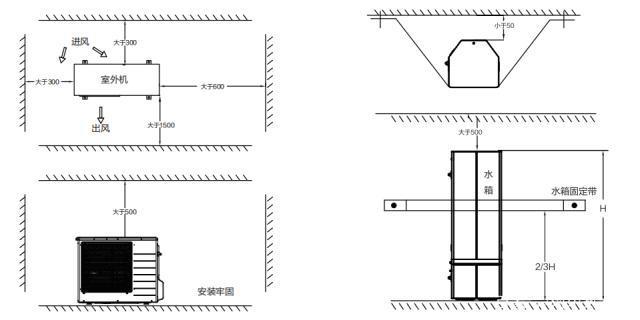

室外機及水箱安裝空間示意圖


4.水箱的安裝位置,應選擇便于使用、維修和有下水道的地方。在水箱或水管泄露時,不會對附近或下層設施造成破壞。


5.固定帶安裝:用沖擊鉆在墻上鉆兩個直徑為12mm,深為65mm的孔,將膨脹螺栓插入墻孔中,緊固帶安裝在螺栓上,擰緊螺母,并檢查是否牢固。



四、水箱管路安裝

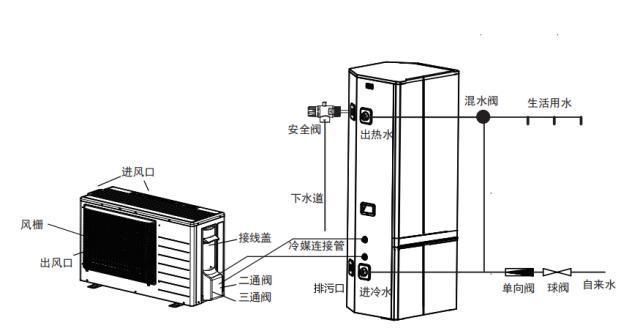

1.確定水箱安裝位置,根據外形尺寸圖和用戶要求,用自來水管(建議用戶采用PP-R管)安裝各管路。將安全閥等附件,參照下圖安裝。注意加生料帶密封,防止漏水。


2.本水箱進出水口均是G1/2外絲接口。


3.為便于儲水箱的安裝拆卸,建議在熱水器進出水管適當位置分別加活接。確定供水的位置,將進出水管和自來水管分別連接到用水處。


4.進出水管勿接反。安全閥應指定位置安裝,不可私自改動。下圖僅為管路安裝示意簡圖,具體可根據用戶實際情況安裝。



5.自來水進水壓力應在0.1~0.8MPa。如果低于0.1MPa,請在進水口增加增壓泵;如果高于0.8MPa,請在進水口安裝減壓閥。


6.水箱初次補水前,確保水箱冷水進口、熱水出口以及至少一處用水口水龍頭(最好是最遠端的)打開,等水龍頭連續排水10秒后停止補水。


7.處于戶外的水管路及閥件均應作保溫處理。

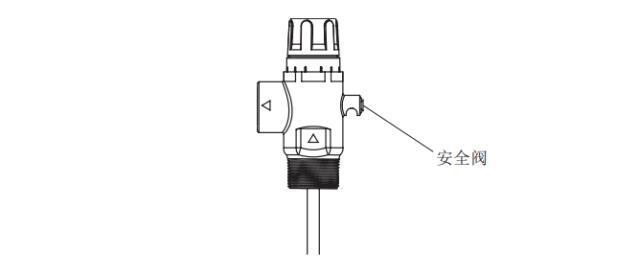

8.安全閥的連接及使用:


將排水管的一端擰到安全閥的泄壓孔上,如下圖,根據實際情況可自行將排水管截短或接長,把排水管另一端接到下水道口處。排水管應保持與大氣相通,切勿將其堵塞,連接安全閥的排水管應保持以連續向下的方式傾斜安裝在無霜的環境中。



五、冷媒管路的安裝


室外機和水箱分別安裝固定好,水管安裝并驗漏完成后,開始冷媒管的安裝。


(一)冷媒管的安裝


1.安裝前先確認保溫連接管喇叭口堵帽狀態完好,喇叭口與管體無異常變形或損壞。


2.如果水箱與室外機在墻體兩側,需要穿墻安裝,就先打好墻孔,放好孔套和孔蓋。


3.將保溫連接管與內外連接線放在一起并用不粘膠帶包扎好穿過墻孔。


4.連接線不得直接接觸銅管,之間必須有保溫層隔熱。


5.連接前先將喇叭口及其對接接頭錐面涂冷凍油。


6.先連接水箱,再連接室外機。


7.先將喇叭口與對接錐頭保持同軸度,然后用手擰緊螺母至銅管不能擺動,再用扳


手將螺母擰緊0.5-1圈。



(二)冷媒管的排空


本機必須采用真空泵對連接管進行排空。


1.將檢修多用表低壓軟管接于室外機三通截止閥的針閥上擰緊。


2.檢修多用表的中間軟管接在真空泵上擰緊。開啟真空泵抽真空。真空度接近 -0.1MPa后關閉檢修表低壓手柄,停止真空泵。保壓30分鐘觀察低壓是否回升。無回升證明管路密封完好。


3.確認管路無泄漏后使用六角匙逆時針打開二通閥,待低壓表指針回到0MPa以上關緊二通閥。


4.拆除真空泵、檢修表。



(三)冷媒管驗漏


1.使用六角匙逆時針將二通閥、三通閥完全打開。并將二通閥、三通閥的保護帽、特別是三通閥的針閥保護帽全部擰緊。


2.用檢漏儀或肥皂水檢查四個喇叭口接頭及三通閥針閥處是否漏氣。


六、室外機接線


1.取下接線蓋。

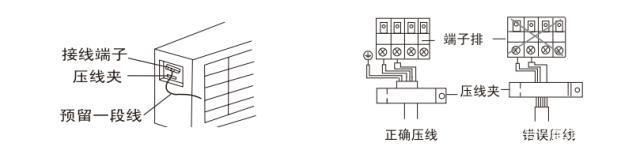

2.按照壓線方法和接線圖接好電源線。


3.接好線控線和水箱溫度傳感器連接線。


4.接線完成后,必須用壓線夾將電源線壓緊,壓線夾應壓在連接線的外護套線上。裝好接線蓋。



七、線控器的安裝


1.掛墻式


安裝方法一:用螺釘分別將掛墻板螺孔1和2固定于86盒內對應的螺釘孔5/6的位置,將線控器插到掛墻板上。(如圖一)



安裝方法二:直接將線控器固定于豎直墻面上,從掛墻板螺孔3和4位置,用2個直徑4mm螺釘及其配套的塑料脹管將掛墻板直接固定于豎直墻面上,然后將線控器插到掛墻板上。(如圖二)



2.埋墻式


確定線控器的安裝位置,將埋墻盒固定于墻體內,按照線控器與埋墻盒的配合方式將線控盒扣入埋墻盒上,然后將線控器邊框扣入埋墻盒對應的槽中。(如圖三)



注:(1)埋墻盒需用戶裝修前預埋墻內。


(2)埋墻盒和線控器邊框另售。


備注:以上內容來自海爾空氣能說明書,因空氣能熱水器安裝對使用體驗至關重要,專業性強,必須有售后人員或者專業人員操作,不建議個人安裝。
