熱泵的起源可以追溯到19世紀，經過長時間的實踐發展，無論是熱泵技術的種類（水源熱泵、地源熱泵、空氣源熱泵等），還是熱泵的使用領域（大型商用、小型家用，熱水、冷暖等），這些在國外都已經非常成熟，特別是熱泵的起源地歐洲，熱泵的發展比較發達。我們來介紹下德國和瑞典熱泵采暖的經典工程系統圖，看看他們的熱泵采暖是如何做的。



德國的熱泵采暖工程圖

太陽能、熱泵等多熱源配合，洗浴用水與熱泵水分開

亮點：太陽能、熱泵等多熱源配合，洗浴水與熱泵水分開。

亮點1：多熱源配置：既有太陽能也有熱泵，甚至還有備用電輔助；

亮點2：太陽能的水與采暖的水，都通過水水換熱，嚴格不混水；

亮點3：洗浴用水與熱媒水也是通過水水換熱，嚴格不混水；

亮點4：每天地方的熱媒水各自通過一個小泵進行馴化，而不是用一個大泵代替；

亮點5：洗浴熱水回水循環是必備的，避免浪費水。

可以看到工程圖上還有很多的閥件、傳感器、膨脹罐等等。要知道，這只是普通的家庭采暖系統，很多國內的消費者、經銷商甚至是熱泵廠家都覺得根本沒那必要，我們國內的熱泵采暖要求是物美價廉，能省則省。這才真正體現出德國人的嚴謹。

從上面的熱泵采暖工程圖我們就能知道，其實每個德國的家庭，都是按照一個熱能源站的標準做的。這可能也是未來國內的家居系統發展設想——家庭能源站，結合家庭大數據，分析出哪里需要冷，比如冰箱、飲水機、空調、新風處理，就送到哪里去，哪里需要熱，如采暖、烘干、洗衣、洗浴，就送到哪里去，制冷同時再把熱量回收備用！但這是一個很浩大的設想，任重道遠。



瑞典的熱泵采暖

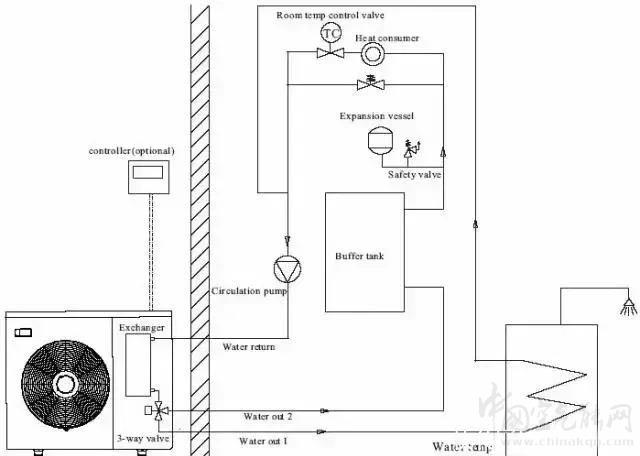

水泵加三通閥切換系統，洗浴用水與采暖用水分離

亮點1：熱泵作為主熱源，內置有電輔助；

亮點2：緩沖水箱是標配，且有很清晰的大小容量計算公式；

亮點3：用三通閥來切換洗浴和采暖的熱需求；

亮點4：洗浴用水與熱媒水通過水水換熱，與德國系統一樣嚴格不混水；

亮點5：此方案共用一個水泵。

兩個水泵系統，洗浴用水與采暖用水分離

亮點1：多熱源配置：既有太陽能也有熱泵，甚至還有備用電輔助；

亮點2：太陽能的水與采暖的水，都通過水水換熱，嚴格不混水；

亮點3：洗浴用水與熱媒水也是通過水水換熱，嚴格不混水；

亮點4：每天地方的熱媒水各自通過一個小泵進行馴化，而不是用一個大泵代替；

亮點5：此方案用兩個水泵，分別滿足熱水和采暖需求。



熱泵配合壁掛爐做暖氣片采暖系統

亮點1：熱泵作為主熱源，同時配有壁掛爐或電輔助加熱；

亮點2：用三通閥來切換洗浴和采暖的熱需求；

亮點3：洗浴用水與熱媒水通過水水換熱，與德國系統一樣嚴格不混水；

亮點4：此方案共用一個水泵；

亮點5：暖氣片都是并聯安裝，減少水阻力。

從上述的熱泵供暖圖可以總結出兩點：1、空氣源熱泵供暖，歐洲已非常成熟。特別是熱泵配散熱器（暖氣片）采暖，在國外也已經成熟。2、不管是德國還是瑞典的熱泵采暖方案，都有多熱源供應，都是生活用水和采暖用水分開處理，不混水。

國人很多人認為洗浴熱水要高點才好，最好50~60℃，水水換熱怎么能做到如此高的溫度？其實歐洲人做水水換熱，一是保證系統的可靠性，二是對身體有接觸的水要求很嚴格，三只要管路有好的保溫、有完善的回水循環，洗浴熱水在45℃以上，已經足夠。

另外，國外的熱泵配置，負荷取值基本都是40~60瓦/平方（w/㎡），這點在國內根本行不通，主要原因是國內很多地方的建筑保溫差，雖然國家近年提升了建筑節能標準，但在農村、城鄉結合部、老城區的房屋保溫情況并未改觀，特別是南方采暖的客戶，在德國人眼里，簡直就等同于沒有保溫！
