云南溫氏現代化養豬場用上了空氣能采暖_伽帝芙空氣能廠家簡介
在政府政策的大力支持下，煤改電在北方區域如火如荼的開展，主要以京津冀為中心，逐漸向山西、山東、河南、陜西等地蔓延。空氣源熱泵制熱末端以暖氣片、地暖管和風機盤管為主，附帶制冷則以風盤為主，憑借節能環保、制熱效果好等優勢承擔著煤改電的重任，為千家萬戶送去溫暖。同樣，空氣源熱泵采暖在養殖業也占有一席之地。
近年來，我國生豬養殖的方式從散養戶為主體進化到規模養豬場模式，在專業化程度和規模上都有極大的提升。在生豬養殖的過程中，豬舍的溫度是決定豬崽生長重要因素。一旦豬舍內氣溫低于要求溫度，豬感覺到很冷，就會將大部分能量轉化拿來御寒，直接影響自身的成長，母豬的分娩也需要一定的溫度。
豬舍內溫度不足，就有可能讓小豬仔的存活率大大下降，冬天的時候晚上溫度低，如果地暖溫度不夠，豬腿部容易受傷，患上關節炎等疾病，小豬的成活率會大大下降，嚴重影響豬場的經銷效益。不夸張地說，誰掌握了溫度，誰就掌握了利潤。
養豬場常見的冬季采暖熱源形式
燃煤：傳統的豬場多用燒煤取暖，加熱速度快，運行成本相對經濟實惠。但是需要專人看守，且溫度不好控制，稍有疏忽，很可能導致豬生病。另外，由于燒煤造成的空氣污染較大，在政府提倡節能環保的大背景下，顯然不符合市場需求。北方煤改清潔能源，南方還有少量燃煤采暖；
電暖器：電暖器好買可電費不便宜，尤其是豬舍這種地方必須用大功率的電暖器，還不能只安一個，一旦開動，電表轉地刷刷的，一年到頭賺的錢估計就全交了電費了。此外，電暖器必須要拉電線，大功率用電很容易引發火災，養殖戶因拉電線取暖把豬舍燒了了新聞年年都有，用電取暖還要三思；
冷暖空調：空調取暖制熱迅速，占地面積小，如果是中央空調更是節省了空間，但是空調對空間的封閉程度要求較高，一般的養豬場很難達到要求。而且空調取暖只是讓空氣熱了，地面還是涼的，豬趴在地上還是容易著涼生病，另外空調取暖還會讓空氣變得干燥，會引起豬的應激反應，不利于豬的生長發育；
燃?xì)猓合鄬τ跓?，燒天然氣顯然更環保，成本相對與電暖來說要低得多，取暖效果也不差，國家也大力提倡，算是不錯的取暖方式。但是天然氣必須要有管道運輸，很多地方還來不及鋪設天然氣管道，另外一到冬季各地出現氣荒，價格上升不說，關鍵是供應不足；
生物質燃料：生物質燃料就是以鋸末和刨花、果木樹殘枝、玉米芯、木質削片、花生殼等經過粉碎篩選，再經高壓制成的壓縮燃料，這種燃料污染小，沒殘渣，價格跟煤差不多，不過熱值不及燃煤的三分之二，且易受潮、不耐燒，增大取暖工作量；
沼氣：沼氣是各種有機物質在適宜的溫度、濕度下，經過微生物的發酵作用產生的一種可燃燒氣體。沼氣的主要成分是甲烷，1立方米沼氣完全燃燒后，能產生相當于0.7千克無煙煤提供的熱量。豬場可以用豬的糞便建立沼氣池，不過在冬天產氣略有降低，且不論是池還是罐，都要進行保溫處理，成本較高且需要根據廠區的具體情況規劃，一時之間很難完成。
豬場空氣源熱泵采暖的優勢
1、安全無污染，不會對豬舍內的空氣帶來破壞而不利于豬的健康，排除了一氧化碳中毒的可能性；
2、室內溫度變化全自動控制，滿足養豬場四季恒溫的需求，不需要額外請人專門值守，節省人工管理費用；
3、可根據用戶實際情況量身定制，可單機、雙機、多機并行組合，滿足不同規模、不同區域和不同豬舍的采暖需求；
4、冬天的時候晚上溫度低，如果地暖溫度不夠，豬腿部容易受傷，患上關節炎等疾病，而地暖是從地面輻射熱量，地面溫度高，豬也愿意長時間臥在地面上，因此更加容易長肉；
5、空氣源熱泵吸收空氣中的熱量，一度電可以產生3度電的熱能，節能效果明顯；
6、目前養豬場多為地暖，通過地暖管道來輸送熱量，把熱量傳到地面上來，熱量更加均衡，不會出現局部溫度不均勻的現象。
【案例分享】云南省師宗縣溫氏養豬場采暖項目
1、工程簡介
本工程是云南省師宗縣溫氏養豬場采暖項目，總采暖面積為4500㎡,分3個廠房，每個廠房建筑面積約1500平方，內置6間大豬舍，每間有豬欄16間，每間采用2個5路分集水器，地暖管間距15～20cm。建筑為24cm的外墻，層高約4～5m，無外墻保溫，頂部為彩鋼瓦內置泡沫保溫，每間豬舍頂部配有一個換氣扇。豬舍采用自動投食系統，自動飲水系統，和全自動通風換氣系統。
2、設計依據
《建筑給水排水設計規范》GB50015-2009
《民用建筑采暖通風與空氣調節設計規范》GB50019-2012
《熱泵熱水系統選用與安裝》06SS127
《室外給水設計規范》GB50013-2006
《建筑結構載荷規范》GB 5009-2001
《通風與空調工程施工及驗收規范》GB50243-97
《機械設備安裝工程施工及驗收規范》TJ231(五)-78
《地板輻射供暖技術規程》JGJ142-2004/J 365-2004
《采暖與衛生工程施工及驗收規范》GBJ242-82
《全國民用建筑工程設計技術措施》
《建筑設計防火現范》GBJ116－87
施工現場數據及要求
四季沐歌空氣源熱泵技術參數
3、氣象參數
師宗縣有亞熱帶與溫帶共存的氣候特征，年平均氣溫13.9℃，平均最高氣溫19.9℃，平均最低氣溫9.7℃，7月最熱，歷年平均氣溫19.5℃，1月最冷，歷年平均氣溫6.5℃。年平均日照1735.7小時。年平均降雨量1204.6毫米，無霜期273天。
全國民用建筑供暖通風與空氣調節設計規范《GB50736-2012》
4、工程要求
冬季供暖設計室內地面溫度16～22℃，供水溫度48℃至55℃，供回水溫在5～10℃之間。計算采暖時間：11月15日到次年3月15日，共120天，如遇特殊氣候變化，提前供熱或延長供熱期限。
5、熱負荷預算

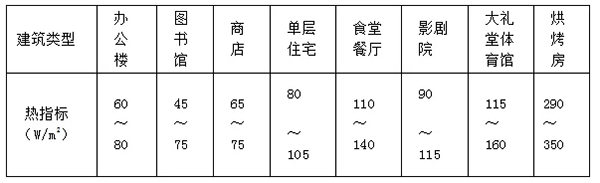

建筑物熱指標推薦表（2003技術措施）
宗地區室外參考計算溫度為1.1℃，要充分考慮建筑物的外圍體積、傳熱系數、密閉性或通風條件。建筑物的類型和外形，墻體門窗面積，以及豬本身的產熱情況等因素，供暖設備的制熱量必須滿足戶內供暖負荷需要。單個廠房采暖面積約1500平方，熱負荷指標采用65w/㎡，總共需要熱負荷97.5KW。
6、機組選型
師宗溫氏養豬場單個廠房采暖面積約為1500平方，冬季采暖需要負荷約97.5KW，由于房屋結構比較高，外墻未做保溫，所需配置適當提高。四季沐歌常溫采暖機組10p/KFXRS-038/IIM名義制熱量為36.1KW，例：采暖總負荷97.5 KW/36.1KW≈2.7=3（取整數）。
正常天氣下，3臺機組完全滿足養豬場正常采暖需求，如后期遇到極端天氣、取暖效果不佳情況，備有一根9KW電輔熱，以防止極端天氣影響正常采暖需求。
7、試運行情況
建筑物為新建廠房，室內水泥地面還比較潮濕，因甲方怕地面不容易干，影響小豬仔正常入住，采用紅外保溫?zé)艉娓蓭滋煨Ч匀徊患选５谝惶卓諝庠礋岜孟到y(tǒng)施工完調試完畢后，試運行一個晚上，室內埋地暖管地面部分已經完全干透，地面溫度達到26℃左右。室內溫度完全達標，第二天小豬仔已經正常入住豬舍，甲方對空氣源熱泵采暖效果相當滿意。
近年來，我國生豬養殖的方式從散養戶為主體進化到規模養豬場模式，在專業化程度和規模上都有極大的提升。在生豬養殖的過程中，豬舍的溫度是決定豬崽生長重要因素。一旦豬舍內氣溫低于要求溫度，豬感覺到很冷，就會將大部分能量轉化拿來御寒，直接影響自身的成長，母豬的分娩也需要一定的溫度。
豬舍內溫度不足，就有可能讓小豬仔的存活率大大下降，冬天的時候晚上溫度低，如果地暖溫度不夠，豬腿部容易受傷，患上關節炎等疾病，小豬的成活率會大大下降，嚴重影響豬場的經銷效益。不夸張地說，誰掌握了溫度，誰就掌握了利潤。
養豬場常見的冬季采暖熱源形式
燃煤：傳統的豬場多用燒煤取暖，加熱速度快，運行成本相對經濟實惠。但是需要專人看守，且溫度不好控制，稍有疏忽，很可能導致豬生病。另外，由于燒煤造成的空氣污染較大，在政府提倡節能環保的大背景下，顯然不符合市場需求。北方煤改清潔能源，南方還有少量燃煤采暖；
電暖器：電暖器好買可電費不便宜，尤其是豬舍這種地方必須用大功率的電暖器，還不能只安一個，一旦開動，電表轉地刷刷的，一年到頭賺的錢估計就全交了電費了。此外，電暖器必須要拉電線，大功率用電很容易引發火災，養殖戶因拉電線取暖把豬舍燒了了新聞年年都有，用電取暖還要三思；
冷暖空調：空調取暖制熱迅速，占地面積小，如果是中央空調更是節省了空間，但是空調對空間的封閉程度要求較高，一般的養豬場很難達到要求。而且空調取暖只是讓空氣熱了，地面還是涼的，豬趴在地上還是容易著涼生病，另外空調取暖還會讓空氣變得干燥，會引起豬的應激反應，不利于豬的生長發育；
燃?xì)猓合鄬τ跓?，燒天然氣顯然更環保，成本相對與電暖來說要低得多，取暖效果也不差，國家也大力提倡，算是不錯的取暖方式。但是天然氣必須要有管道運輸，很多地方還來不及鋪設天然氣管道，另外一到冬季各地出現氣荒，價格上升不說，關鍵是供應不足；
生物質燃料：生物質燃料就是以鋸末和刨花、果木樹殘枝、玉米芯、木質削片、花生殼等經過粉碎篩選，再經高壓制成的壓縮燃料，這種燃料污染小，沒殘渣，價格跟煤差不多，不過熱值不及燃煤的三分之二，且易受潮、不耐燒，增大取暖工作量；
沼氣：沼氣是各種有機物質在適宜的溫度、濕度下，經過微生物的發酵作用產生的一種可燃燒氣體。沼氣的主要成分是甲烷，1立方米沼氣完全燃燒后，能產生相當于0.7千克無煙煤提供的熱量。豬場可以用豬的糞便建立沼氣池，不過在冬天產氣略有降低，且不論是池還是罐，都要進行保溫處理，成本較高且需要根據廠區的具體情況規劃，一時之間很難完成。
豬場空氣源熱泵采暖的優勢
1、安全無污染，不會對豬舍內的空氣帶來破壞而不利于豬的健康，排除了一氧化碳中毒的可能性；
2、室內溫度變化全自動控制，滿足養豬場四季恒溫的需求，不需要額外請人專門值守，節省人工管理費用；
3、可根據用戶實際情況量身定制，可單機、雙機、多機并行組合，滿足不同規模、不同區域和不同豬舍的采暖需求；
4、冬天的時候晚上溫度低，如果地暖溫度不夠，豬腿部容易受傷，患上關節炎等疾病，而地暖是從地面輻射熱量，地面溫度高，豬也愿意長時間臥在地面上，因此更加容易長肉；
5、空氣源熱泵吸收空氣中的熱量，一度電可以產生3度電的熱能，節能效果明顯；
6、目前養豬場多為地暖，通過地暖管道來輸送熱量，把熱量傳到地面上來，熱量更加均衡，不會出現局部溫度不均勻的現象。
【案例分享】云南省師宗縣溫氏養豬場采暖項目
1、工程簡介
本工程是云南省師宗縣溫氏養豬場采暖項目，總采暖面積為4500㎡,分3個廠房，每個廠房建筑面積約1500平方，內置6間大豬舍，每間有豬欄16間，每間采用2個5路分集水器，地暖管間距15～20cm。建筑為24cm的外墻，層高約4～5m，無外墻保溫，頂部為彩鋼瓦內置泡沫保溫，每間豬舍頂部配有一個換氣扇。豬舍采用自動投食系統，自動飲水系統，和全自動通風換氣系統。
2、設計依據
《建筑給水排水設計規范》GB50015-2009
《民用建筑采暖通風與空氣調節設計規范》GB50019-2012
《熱泵熱水系統選用與安裝》06SS127
《室外給水設計規范》GB50013-2006
《建筑結構載荷規范》GB 5009-2001
《通風與空調工程施工及驗收規范》GB50243-97
《機械設備安裝工程施工及驗收規范》TJ231(五)-78
《地板輻射供暖技術規程》JGJ142-2004/J 365-2004
《采暖與衛生工程施工及驗收規范》GBJ242-82
《全國民用建筑工程設計技術措施》
《建筑設計防火現范》GBJ116－87

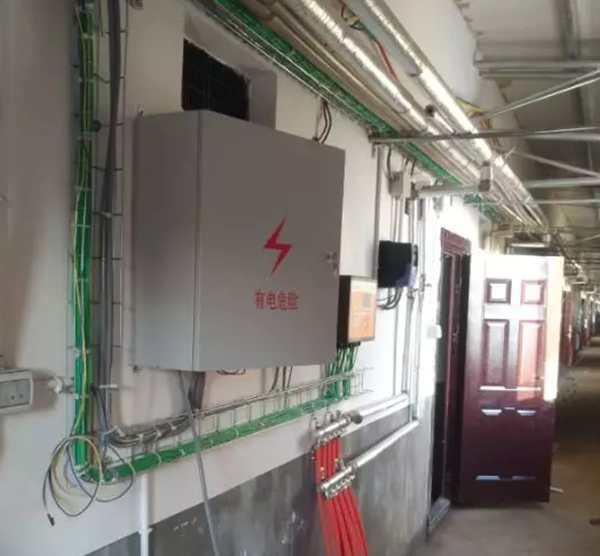

施工現場數據及要求
四季沐歌空氣源熱泵技術參數
3、氣象參數
師宗縣有亞熱帶與溫帶共存的氣候特征，年平均氣溫13.9℃，平均最高氣溫19.9℃，平均最低氣溫9.7℃，7月最熱，歷年平均氣溫19.5℃，1月最冷，歷年平均氣溫6.5℃。年平均日照1735.7小時。年平均降雨量1204.6毫米，無霜期273天。
全國民用建筑供暖通風與空氣調節設計規范《GB50736-2012》
4、工程要求
冬季供暖設計室內地面溫度16～22℃，供水溫度48℃至55℃，供回水溫在5～10℃之間。計算采暖時間：11月15日到次年3月15日，共120天，如遇特殊氣候變化，提前供熱或延長供熱期限。
5、熱負荷預算
建筑物熱指標推薦表（2003技術措施）
宗地區室外參考計算溫度為1.1℃，要充分考慮建筑物的外圍體積、傳熱系數、密閉性或通風條件。建筑物的類型和外形，墻體門窗面積，以及豬本身的產熱情況等因素，供暖設備的制熱量必須滿足戶內供暖負荷需要。單個廠房采暖面積約1500平方，熱負荷指標采用65w/㎡，總共需要熱負荷97.5KW。
6、機組選型
師宗溫氏養豬場單個廠房采暖面積約為1500平方，冬季采暖需要負荷約97.5KW，由于房屋結構比較高，外墻未做保溫，所需配置適當提高。四季沐歌常溫采暖機組10p/KFXRS-038/IIM名義制熱量為36.1KW，例：采暖總負荷97.5 KW/36.1KW≈2.7=3（取整數）。
正常天氣下，3臺機組完全滿足養豬場正常采暖需求，如后期遇到極端天氣、取暖效果不佳情況，備有一根9KW電輔熱，以防止極端天氣影響正常采暖需求。
7、試運行情況
建筑物為新建廠房，室內水泥地面還比較潮濕，因甲方怕地面不容易干，影響小豬仔正常入住，采用紅外保溫?zé)艉娓蓭滋煨Ч匀徊患选５谝惶卓諝庠礋岜孟到y(tǒng)施工完調試完畢后，試運行一個晚上，室內埋地暖管地面部分已經完全干透，地面溫度達到26℃左右。室內溫度完全達標，第二天小豬仔已經正常入住豬舍，甲方對空氣源熱泵采暖效果相當滿意。
