一、風冷熱泵

風冷熱泵為一臺或多臺主機并聯，通過水泵、水管連接整棟樓的空調末端；主要由風冷熱泵主機、膨脹水箱、水泵、水處理裝置、水過濾器、管道閥門、空調末端等部分組成。

風冷熱泵冷熱水機組作為中央空調的冷熱源，其優點是一機二用，在機組內部至少增加了一個四通換向閥，能做到制冷和制熱工況的切換，提高了機組的利用率。制冷時，冷凝器采用風冷，省去了水冷冷水機組所需的冷卻水系統；制熱時，采用熱泵運行方式。

在夏季機組處于制冷狀態，制冷劑的流程為：

壓縮機排氣口高溫高壓氣體→四通換向閥→翅片式換熱器高壓過冷液體→單向閥1→儲液罐-干燥過濾器→視鏡→膨脹閥低溫低壓液體→單向閥4→蒸發器低溫低壓氣體→四通換向閥→氣液分離器→壓縮機吸氣口。

在冬季機組處于制熱狀態，制冷劑的流程為：

壓縮機排氣口高溫高壓氣體→四通換向閥→蒸發器高壓過冷液體→單向閥2 →儲液罐→干燥過濾器→視鏡→膨脹閥低溫低壓體→單向閥3→翅片式換熱器→低溫低壓氣體→四通換向閥→氣液分離器→壓縮機吸氣口。

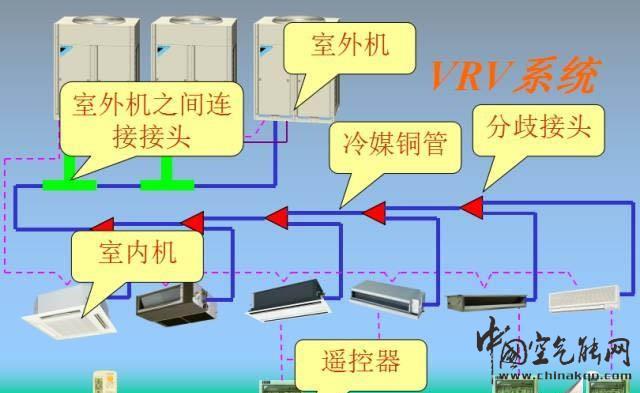

二、VRV系統

VRV系統即一臺室外機配置多臺室內機，通過改變制冷劑流量能適應各房間負荷變化的直接膨脹式空氣調節系統。通過控制壓縮機的冷媒循環量以及進入室內機的冷媒流量，來滿足系統對冷熱需求的負荷與輸出。

VRV的原理：VRV系統主要由室內機、室外機、冷媒管以及控制部分組成。室內機是VRV系統的末端裝置部分，它是一個帶蒸發器和循環風機的機組，與我們常見的分體空調室內機的原理完全相同。當整個系統的負荷需求下降或者增加時，則室外機對壓縮機的冷媒循環量進行控制。VRV系統中，有兩個部件是必不可少的：1：變頻壓縮機；2：電子膨脹閥。

目前智能變頻多聯機，這是國內大量使用的多聯機系，這種系統一般采用雙壓縮機，一臺定頻，一臺變頻，在部分室內機開啟的情況下，能效比較滿負荷時高。在部分負荷時，室外機可以在室內外機的容量配比系數135%以內運行（注：多數廠家不允許超配130%）。

三、風冷熱泵與VRV多聯機的比較

冷卻方式：

多聯機系統：冷媒→空氣，一次換熱，換熱效率高。

風冷熱泵：冷媒→水→空氣，二次換熱，有損耗。

應用場合：

多聯機系統：從小規模到大規模都可以使用，但有管長限制。

風冷熱泵：應用廣泛，較多在中等及大規模場所

設計內容：

多聯機系統：室內、外機和冷媒管、冷凝水管的布置。

風冷熱泵：主機、水泵、空調箱、風機盤管、膨脹水箱等設計。

管路長度：

多聯機系統：存在一定的室內外機距離以及高低差的限制，設計時需要考慮外機擺放位置、系統劃分、管長衰減等相關因素。

風冷熱泵：不存在主機與末端管長的限制，但管路越長，水泵的能力要求更大。

舒適性：

多聯機系統：舒適性差，送風溫度過低，破壞人體本身的熱平衡從而產生極不舒適的感覺，導致?室內人員生病即?“空調病”的發生；?冬季空氣干燥，夏季濕度過高；可以有效地過濾和凈化，潔凈度高。

風冷熱泵：以水作為輸送介質，送風溫度適宜（冷源7-12℃，空氣出風溫度10-15℃）；?制熱無需電輔，不會破壞濕度；?氣流組織好，舒適程度高無法有效過濾、凈化。

噪音：

多聯機系統：室內機噪音低；室外機噪音低。

風冷熱泵：室外機噪音大；水泵的噪音大

初投資：

多聯機系統：設備價格較高 。

風冷熱泵：設備價格較低 。

個別運轉：

多聯機系統：在部分負荷情況下，通過定頻壓縮機和變頻壓縮機相結合的方式，體現高節能性。

風冷熱泵：最小啟動容量較大，造成使用不便且低負荷時的節能性不高。

溫度：

多聯機系統：溫度控制精度較高。

風冷熱泵：溫度控制精度較低。

控制：

多聯機系統：VRV系統無論室外機還是室內機都自帶有電子膨脹閥和電腦控制板，若需接到樓宇自控系統上相對較為。

風冷熱泵：主機、水泵、末端等輸出的是模擬信號，若需接到樓宇自控系統上，其控制系統相對復雜，也會增加造價。

費用：

多聯機系統：VRV系統（約400元/平米）。

風冷熱泵：風冷熱泵系統（約350元/平米）。

防凍：

多聯機系統：冬季無防凍運行問題。

風冷熱泵：冬季有防凍運行問題。
