一、空氣源熱泵機組的設計

空氣源熱泵機組是將空氣中的能量轉化為室內的熱量，因此空氣源熱泵的主機必須安裝在空氣不受阻礙的地方，不應安裝在狹窄的井內，也不應在其周圍有圍欄?？諝庠礋岜弥鳈C(jī)主要以供暖為主，應安裝在向陽地方?？諝庠礋岜弥鳈C(jī)安裝的平臺或場所必須有維修空間。大型空氣源熱泵系統耗電量大，特別是北方寒冷地區需要安裝電輔熱時，電力量會增加。因此，在設計時，必須注意電容是否滿足?？諝庠礋岜弥鳈C(jī)的水泵置于空氣源熱泵主機外時，熱泵的主機必須與泵進行鎖定控制，不能獨立運行。

二、空氣源熱泵供暖與建筑負荷的匹配

室內舒適性的維護主要是由于空氣源熱泵的質量與建筑物的熱負荷相匹配，與終端設備的形式和總散熱有關。建筑物的熱負荷決定了熱泵主機的選型。一般來說，在選擇主建筑的主要類型時，會考慮小于1的使用系數。對于面積約為一百平方的住宅建筑，不推薦同時使用的因素。如果條件允許，建議根據110%至120%的建筑負荷選擇熱泵主機。另外，熱泵主機的選型與終端設備的選型有關。如果終端設備是散熱器，則不推薦熱泵的主機選擇小。如果終端裝置是風機盤管，則可以適當?shù)剡x擇熱泵主機，建議不應小于建筑物的熱負荷的85%?？諝庠礋岜弥鳈C(jī)的選型比較復雜。必須選擇合適的熱泵機組，結合建筑的保溫隔熱、結構型式、采暖系統的使用和室外環境的應用場所。

三、兩個或兩個以上的空氣源熱泵電源并聯運行。

當建筑面積較大時，建筑物的熱負荷將非常大。此時，將選擇兩個或兩個以上的熱泵主機。在這種情況下，熱泵的主機通常采用并聯的形式。

當熱泵并聯連接時，其中一個熱泵主機將向警方報告。有兩種主要類型的報警器。

1、空氣源熱泵主機自泵浦（空氣源熱泵主機與一般自己的泵），當兩個以上熱泵主機并聯時，水泵很容易相互發生，因?yàn)樗玫拈_啟時間不同，水泵會不同，那么每天的一個。缺水警報，對于這一點的主要原因是由于系統設計的原因。

（1）為了增加熱泵與熱泵主機之間的平行管直徑，建議選擇二號，例如并聯管直徑的實際設計為DN50，更適合將其改為DN80。這一次，管就像水收集器的功能。

（2）在每個熱泵主機前安裝一個止回閥，根據單站的運行考慮熱泵主發動機。如果主泵出口沒有止回閥，兩個或多個主發動機的并聯運行會引起主機短路和報警。

2、空氣源熱泵系統的外部泵，當兩個以上的熱泵主機并聯時，也會出現熱泵缺水報警現象，這種情況主要是因?yàn)闊岜脵C(jī)組的水不均勻，對于這種現象，主要解決方法如下。

（1）進入各熱泵的泵之間的距離相等或接近，從而使熱泵主機的阻力盡可能相等。

（2）為了增大熱泵主機間的平行管直徑，建議選用并聯式大功率管。實際設計為DN50，更適合于DN65的設計。

（3）當選擇泵的流量時，建議泵的流量比放熱阻力的流量大1.2倍。

四、空氣源熱泵系統輔助熱源的設計

當室外環境極端惡劣時，空氣源熱泵主機的效率會降低，熱泵主機在低溫狀態下的除霜也會影響系統的產熱，進而影響室內的溫度。減少了熱泵的使用，降低了室內舒適性，并在設計時考慮了這一現象。添加一定量的輔助熱源作為補充。輔助熱源的主要形式有電加熱、天然氣鍋爐和太陽能輔助熱源。哪種類型的輔助熱源應根據每個家庭的條件和用戶的使用來決定。由于電加熱，使用方便，易于維護。一般來說，電加熱是常用的輔助熱源。

使用電加熱作為輔助熱源時，應注意以下幾點：

（1）輔助電壓和電加熱應與熱泵主機相連。

（2）當系統水溫降到一定溫度時，輔助電加熱應自動啟動。

（3）系統溫度有最大設計。當系統溫度高于設定值時，輔助電加熱應停止運行。

（4）輔助電加熱能力一般為熱泵主機的20%～30%。

五空氣源熱泵系統的水容量設計。

當空氣源熱泵系統的水容量小時，空氣源熱泵將頻繁啟動和停止。這將對電網產生影響。當熱泵主機除霜時，也會引起系統水溫急劇下降，影響室內舒適度，增加系統水容量，即增加系統的熱容量，主要解決方案如下：

（1）增加熱水箱或增加熱水水箱的容積，在系統中增加熱水箱，熱水箱的容積，應根據現場情況確定，熱水箱的位置，建議熱水機組的水端，使水的溫度。不能大幅度減少。

（2）增大系統直徑，增大系統直徑不能從根本上改變系統的熱容量，而只能延緩室內溫度的降低。

（3）增加系統的輔助熱源，輔助熱源，不增加系統的水容量，但改變系統的熱容量，當系統水溫下降時，輔助加熱輔助資源也會增加T的溫度。同時，還保證室內溫度不會很快下降，建議安裝輔助熱源來安裝熱泵主機，保證機器的水溫不會大幅下降。

二、系統建設中應注意的問題。

在安裝空氣源熱泵系統時，除了相關的國家標準和標準外，還應注意安裝中應注意的一些特殊事項。

1、安裝空氣源熱泵主機。

（1）當空氣源熱泵安裝在屋頂上時，主基礎應位于建筑柱或承重梁上。安裝在室外開放空間時，主機基礎牢固牢固。在主機和底座之間應該有一個減震器。

（2）空氣源熱泵基礎與地基之間必須有一定的距離。距離不應低于300mm。

（3）空氣源熱泵主機與管道之間應存在軟連接。

（4）空氣源熱泵系統應安裝有水開關。當水量不足時，主機將自動關閉。

（5）空氣源熱泵主機必須有一定的保護措施，主要是防止熱泵主機損壞兒童。

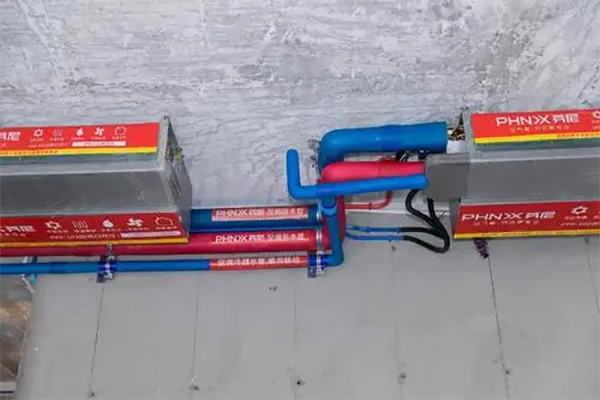

2、水管的安裝和保溫。

（1）空氣源熱泵系統的水管主要是鍍鋅鋼管和PPR管。兩種水管之間的距離是不一樣的。應根據實際情況進行選擇。

（2）空氣源熱泵系統無論是內置泵還是外部泵，都應該在泵吸入口的管道部分上設計一個過濾器，以保證系統的正常運行。

（3）管道保溫時，必須注意保溫之間沒有間隙，防止空氣滲入，造成熱損失。

（4）當管道在支架中時，不要形成

3、電氣安裝和線路敷設。

（1）系統控制箱安裝在操作良好的地方，配電箱應在屋內安裝方便維修。

（2）配電箱和熱泵主機之間的電源線應受到管道保護，尤其是兒童。

（3）應適當擴大熱泵主機的電纜和配電開關的選擇。

4、系統沖洗和系統壓力

（1）系統安裝完畢后，應沖洗系統。洗滌時，水不能通過熱泵主機、熱水箱和終端設備。

（2）系統沖洗后，應對系統進行加壓和測試。試驗壓力和壓降應符合設計要求。

（3）系統清洗時，應同時打開排氣閥，并在水的邊緣沖洗水。當系統充滿時，泵可以打開，同時要注意排氣和補水。
