摘要：該工程為速8連鎖酒店，此工程共100間客房，使用空氣能熱泵熱水機組作為熱源設備，為客房提供淋浴使用熱水。本工程內容為樓面系統工程，包括現場勘察、測量數據，設備的運輸、吊裝到位等準備工作;熱水系統的設備安裝、調試，管道連接保溫(冷、熱水管道均做好保溫，外包保溫套層);完成熱水供水管的對接、熱水回水管的對接、冷水補水管的對接等施工調試工作，最終完整地交用戶使用。

關鍵詞：速8、連鎖酒店、熱水、空氣能、熱泵

一、工程項目概況

該工程為速8連鎖酒店，此工程共100間客房，根據每間客房每人用水量，算出工程每日共需要淋浴熱水量20噸。淋浴用熱水水箱為2個10噸的圓水箱，使用空氣能熱泵熱水機組作為熱源設備，為客房提供淋浴使用熱水。

本工程內容為樓面系統工程，包括現場勘察、測量數據，設備的運輸、吊裝到位等準備工作;熱水系統的設備安裝、調試，管道連接保溫(冷、熱水管道均做好保溫，外包保溫套層);完成熱水供水管的對接、熱水回水管的對接、冷水補水管的對接等施工調試工作，最終完整地交用戶使用。

我方本次報價包括樓面系統主要設備費用，設備的運輸、吊裝費用，以及樓面系統安裝、調試、設計等費用。

二、工程設計方案簡介

本方案將淋浴熱水機組與水箱放置在屋頂合適位置，本次工程負責樓面部分。淋浴熱水系統由3臺KFXRS-36II的空氣能熱泵熱水機組和2個10噸圓形保溫水箱組成，熱水系統中水箱與主機之間的管道連接屬于樓面熱水系統，該部分屬于報價范圍內。

本方案的控制系統控制方式如下：

熱水系統的熱源設備由空氣能熱泵機組組成，控制方式由主機內智能控制主板內設的控制方式來控制。

主機的開啟由水箱溫度控制，采用主機自帶的控制命令來控制主機的啟停。

冷水補水受到溫度和水位同時控制，冷水補水電磁閥的開啟根據水箱水位和水溫來確定,由主機自帶的溫差補水控制命令來控制，在補水的時候確保水箱的水溫維持在45℃～60℃。

供水端設有增壓系統,保證供熱水有足夠壓力;回水端設置回水電磁閥，利用溫差命令控制回水電磁閥的開啟，由主機自帶的控制命令來控制。

三、設計依據及標準

1.《商業或工業用及類似用途的熱泵熱水機》GB/T21362-2008;

2.《采暖通風與空氣調節設計規范》GB50019-2003;

3.《建筑給水排水設計規范》GB50015-2003;

4.《商業或工業用及類似用途的熱泵熱水機》Q(chēng)/Hien002-2007;

5.《室外給水設計規范》GBJ13—86;

6.《建筑結構載荷規范》GB5009-2001;

7.《建筑電氣安裝工程施工質量驗收規范》GB50303-2002;

8.《層面工程技術規范》GB/T50207-1994

9.《鋼結構工程施工及驗收規范》GBJ205-1983

四、設計計算參數

4.1機組與水箱選型

1、設計小時耗熱量的計算

加熱熱水所需熱量應按下式計算：

Q=CMΔT

式中：Q——需要的總熱量(單位：kcal);

M——熱水用水量(單位：kg);

C——1kcal/kg.℃;

ΔT——設計出水溫度-冷水進水溫度(℃);

2、選型臺數

臺數=(Q/860)/(q×t);

式中：q——單臺空氣源熱泵制熱能力KW;

t——加熱時間，一般取12小時;

4.2水箱開孔技術要求

1、圖中標注寸尺均以毫米計算;

2、水箱內膽：采用SUS304不銹鋼材料;

3、水箱保溫：采用聚胺脂發泡保溫，保溫層厚度≥50mm;

4、水箱感溫控頭：水箱感溫頭安裝在探測盲管，插入深度為250mm，探測盲管與下循環口同一垂直方向，探測盲管高于下循環口50mm安裝;

5、排污口：排污口管底部與水箱底部水平;

6、水位探頭：高水位探頭安裝與溢流口底部水平位置，高水位控頭與低水位探頭高度差按水容積計算，高水位控頭與低水位探頭高度差≤1立方水容積

4.3機組額定工作參數

表4-3機組額定工作參數表

4.4本工程設計計算參數

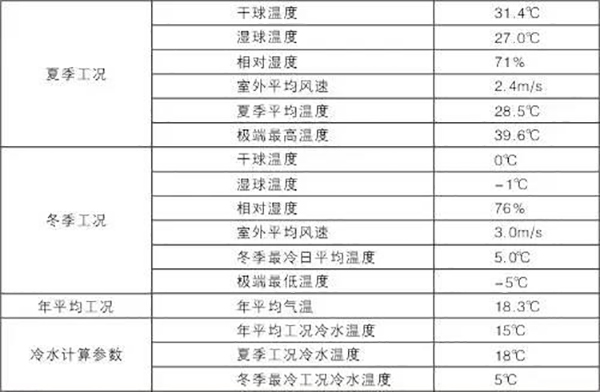

表4-4環境計算參數表

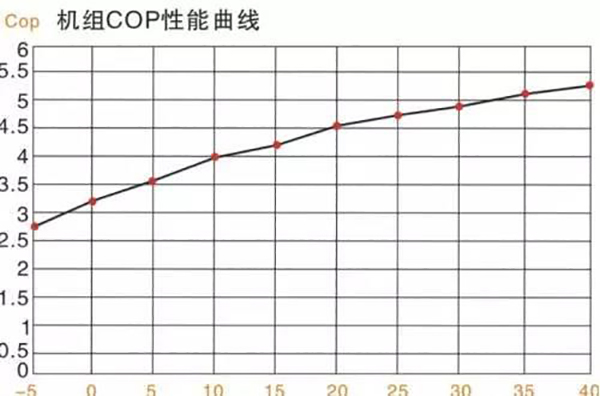

五、機組參數與COP性能曲線圖

5.1、蓄熱水箱優化設計選型

根據上述的工程熱水設計思路，需要的熱水量為20噸，由于系統用水采用的是不定時供水，保證系統能夠供給恒定的水量和水溫，系統采用熱水機組+保溫水箱的系統，該系統主機的啟動受水箱的溫度控制，冷水補水受到水箱水位和水箱溫度同時控制。

根據設計要求，水箱采用2只10噸圓形保溫水箱。水箱內膽選用SUS304食品級不銹鋼板，外殼板采用SUB201不銹鋼板，保溫層采用聚氨酯整體發泡，厚度為50.0mm，水箱配有水位計，溫控計等接口。

5.2、水泵選型及管路閥門等輔材選用

1)機組加熱循環水泵選型

根據空氣源熱泵機組的循環水流量，單臺KFXRS-36II型機組的循環水流量為6.0m3/h，水側壓力損失為0.6bar。

據上述數據，循環水泵采用德國“威樂”品牌水泵，KFXRS-36II機組選用型號為PH-253E，水泵進出口口徑為50mm。

2)管材閥門等輔材選用

根據相關技術要求和國家標準，冷、熱水管道采用PP-R管，閥門均選用優質品牌的精銅件或PP-R件閥門。保溫材料選用20mm厚橡塑保溫，上述管件均選用國標件。

六、各種熱水器性能與經濟比較

6.1各種熱水器性能比較

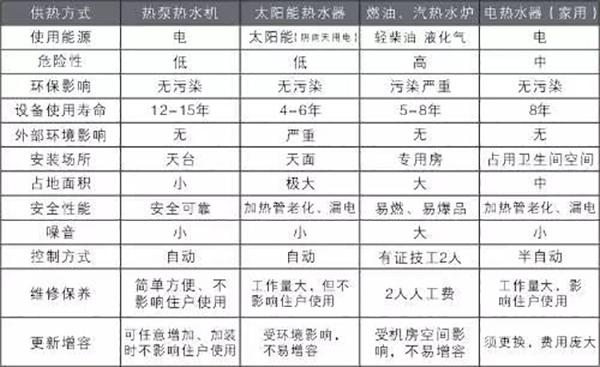

常規各種熱水形式特性如上表

6.2各種熱水器費用比較

各種熱水器費用比較如下表：(略)

條件：設定在相同溫度條件下對1000KG水進行加熱，進水15℃，出水55℃，溫升40℃時加熱所需熱量為40000Kcal。

運行費用及經濟分析(略)

注：1、假設太陽能無法工作時間為120天/年計算;

2、空氣能熱水機組能效比COP=3.7(國家標準下測得(平均工況下)：室外干球溫度為20℃，濕球溫度為15℃)

由上表可知熱泵熱水方案比其它常規供熱方案更節省投資，主要優點如下：

空氣能效果明顯：其能效比COP在20℃時達到3.7以上，而燃?xì)忮仩t機組的熱效率最多能達到0.8，一般情況在0.75以下。也就是說熱泵熱水器消耗1個單位的能量，能產生3.7個單位以上的熱量轉化成熱水。而燃?xì)鉅t消耗1個單位的能量，才能產生0.70-0.80個單位的熱量。由此可見熱泵熱水器能以最小的能源獲得最大的經濟效益，比燃?xì)鉅t效率高得多。適合長期投資。

現實中，常規太陽能往往讓人誤解為零成本運行，而實際上，由于陰雨天氣和夜晚的影響，太陽能是無法全天候工作，它每年有1/3以上的時間要利用其它輔助加熱，以致運行成本遠遠超過熱泵熱水的成本，而太陽能致命的缺點是：易損壞，維修費用大，占地面積大，影響建筑的整體美觀;另外從表中可以看到：在不考慮人工及其它費用的情況下，采用熱泵方案僅比燃煤鍋爐方案略貴。如果考慮人工及其它費用則采用熱泵方案是最省的。

因此，從成本效益及環境方面看，熱泵熱水機組是節能行業最經濟實用的，選擇采用熱泵熱水機組是明智之舉。使用壽命長：如果將折舊算入成本，熱泵將是比較低的。維護簡單，保養費用低：熱泵熱水器以電作為能源,會自動根據設定溫度值控制啟、停,無需專人看管,且動作件少，維護簡單。

七、工程主要設備及報價清單

(略)

八、機組安裝

1.吊裝方法

1.1、確認機組運送到安裝位置的路線，足以讓機組包裝箱安全通過，當機組運到安裝位置附近時方可拆除包裝箱。

1.2、在搬運過程中機組傾斜不可大于15度，以防止機組翻倒。

1.3、使用吊裝時，起吊鋼索能承受的強度應≥機組重量的3倍，檢查及保證起吊鉤是緊固著機組，起吊角度α應大于60度。注意：起吊時機組下方切勿站人。

在機組和鋼索之間加上布料或硬紙防止機組損傷。

參考圖

2、吊裝注意事項

2.1、吊裝前應檢查機械索具、夾具、吊環等是否符合要求并應進行試吊。

2.2、吊裝時必須有統一的指揮、統一的信號。

2.3、吊車行走道路和工作地點應堅實平整以防沉陷發生事故

2.4、拆卸千斤繩時，下方不應站人。

2.5、使用撬棒等工具，用力要均勻、要慢，支點要穩固，防止撬滑發生事故。

2.6、構件在未經校正、焊牢或固定之前，不準松繩脫鉤。

2.7、起吊笨重物件時，不可中途長時間懸吊、停滯。

2.8、起重吊裝所用之鋼絲繩，不準觸及其它電氣線路和與堅硬物體磨擦。

2.9、遵守有關起重吊裝的“十不吊”中的有關規定?！笆坏酢保褐亓坎幻鞑坏?、吃土不清不吊、信號不清不吊、有起無落不吊、吊物不清不吊、夜間無照明不吊、吊索不符合規定不吊、吊物綁扎不牢固不吊、吊物上下有人不吊、六級風以上不吊。

九、水系統安裝

1、水系統安裝注意事項

1.1、建議水系統用PPR管連接，PPR管道焊接要注意焊接時間與溫度，以免焊堵管道(參照以下說明)。

1.2、安裝連管過程中不要讓灰塵和其它雜物侵入管道系統中。

1.3、連接主機的管道應采用彈簧減震支架，并用軟接頭連接，避免管路將機組工作時產生的振動傳遞至建筑結構和管路。

1.4、管道保溫須做好，以防止能量損失和冷凝水的形成(參照以下說明)。

1.5、機組供、回水管間應預留旁通管道，方便系統沖洗時使用，并且機組所有進水管前必須安裝過濾器避免系統管路焊渣或雜質進入機組換熱器。

1.6、水系統的水流方向必須與機組所標志的方向一致，絕對禁止調換方向，否則機組不能運行，甚至損壞。

1.7、對于水系統，建議用戶每一個月檢查一次。

2、PPR管熱熔連接

2.1、熱熔工具接通電源(220V)等到工作溫度指示燈亮(綠燈)后，方能開始操作。

2.2、管材切割前，必須正確丈量和計算好所需長度，用記號筆在管材表面劃出切割線和熱熔連接深度線，連接深度應符合下表的要求。

2.3、切割管材必須使端面垂直于管軸線。管材切割應使用管子剪刀或管道切割機。(注：用鋼鋸鋸斷管材的方法，不宜使用，若用時，應清除鋸口的毛邊和毛刺。)

2.4、管材與管件的連接端面和熔接面必須清潔、干燥、無油污。

2.5、熔接彎頭或三通時，注意管線的走向，在管件和管材的直線方向上，用輔助標志標出位置。

2.6、加熱：管材、管件應同時無旋轉地將管端導入加熱管內，插入到所標記的連接深度，加熱時間應符合下表要求。

2.7、達到規定的加熱時間后，將管材與管件從加熱頭和加熱套上同時取出，迅速無旋轉地直線均勻地插入到所標深度，使連接周?chē)纬删鶆虻耐咕墶?

2.8、在規定的時間內，剛?cè)劢雍玫慕宇^允許立即校正，但不得旋轉。

2.9、在規定的冷卻時間內，應扶好管材管件，使它不受扭、受彎和受拉。
