第五代熱泵兩聯供地面調溫舒適冷暖系統_家用空氣能
這就是所謂的第四代戶式水系統中央空調,它更多是高端的享受品。因為它制冷吹出來的風比較柔和。不干燥,溫差小,而地面采暖,舒適性更高。這些功能大家都是非常認可的。但系統上也有許多沒有解決的問題。如風盤在制冷高速檔時,噪聲比較明顯。吹風過強。但如果選用超薄風機時,可能帶來的效果減弱,而制冷能力達不到。這就是制冷時所面對的問題。
經過二年來建立測試平臺,實驗測試驗正。要解決上面安裝難度以及選型過大風盤而影響位置及噪音時,就要從地面采暖下功夫。即然已是選擇了兩聯供系統。那么就要考慮夏天的制冷速度,制冷能力,降溫效果,風機噪聲等等。

第一階段(沒有回填水泥)主要觀測水珠形成及溫度供給變化時的對比。

第二段。水泥回填(沒有貼磚)真實測試控制,不同供給溫度時的變化及表面結露測試。以及主管道水流速度測試。地面溫度測試

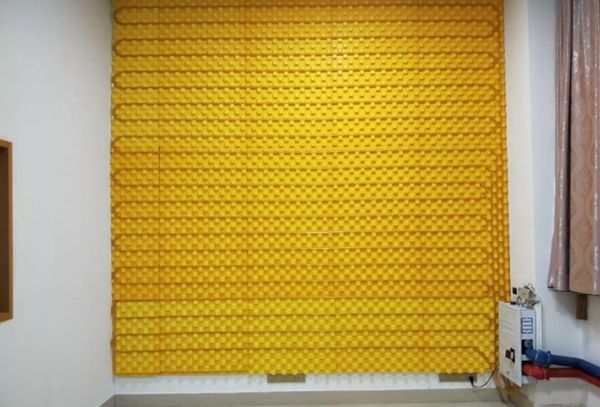

第三段,再次建立另一種測試方式,通過墻面輻射對流技術。沒有進行水泥層回填,以更真實觀測水流形成,露點形成后的變化。不同溫度下的測試方法。

測試效果還是比較理想,在測得濕度的情況下。降溫速度快,溫度低。無聲感,只使用68號風機低速運行。外置5P定頻機器配合雙水力變頻模塊。節能更高

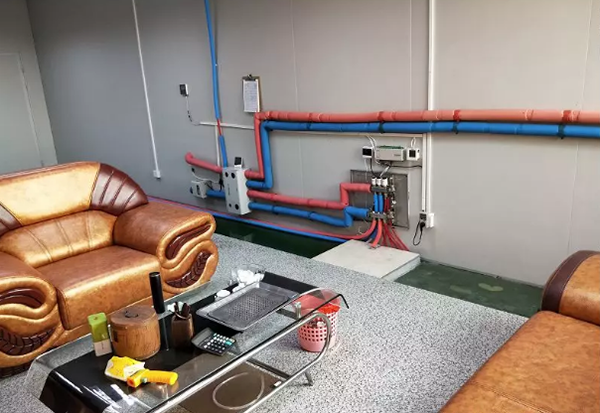

第四段測試,把所有地暖管進行水泥回填,進行貼地磚。進行有效的對比。測溫度。濕度。露點?;焖冾l泵站、混水比例調節,供回水檢測等。

通過對比前面4段的測試跟蹤以及電耗實測。效果還是比較理想。地面溫度可以達到設定的25-27度。地面溫度在25度左右。精度為1度。
采用3P定頻主機測試,在全開情況下,主機制冷制熱還是比較余足,滿足室內55平方體驗使用。電耗每天在20度。工作10小時計。以因墻體沒有保溫,西曬面積大,時間久。影響冷量損失最大。
地面采用了16普通地暖模塊,普通石墨烯10模塊。混合使用,地面實鋪面積只有30平方,四周面積沒有鋪滿。
對比測試結果

就是說明一個問題。如果單單通過風機盤管制冷,即使調成水溫在10度。四周圍仍有很大的熱量。溫度還是很高,而空間溫度已經下來。而要達到26度所需要的時間則量多久。因為墻體散熱量比較大。計算冷損失為負荷的30%的浪費。

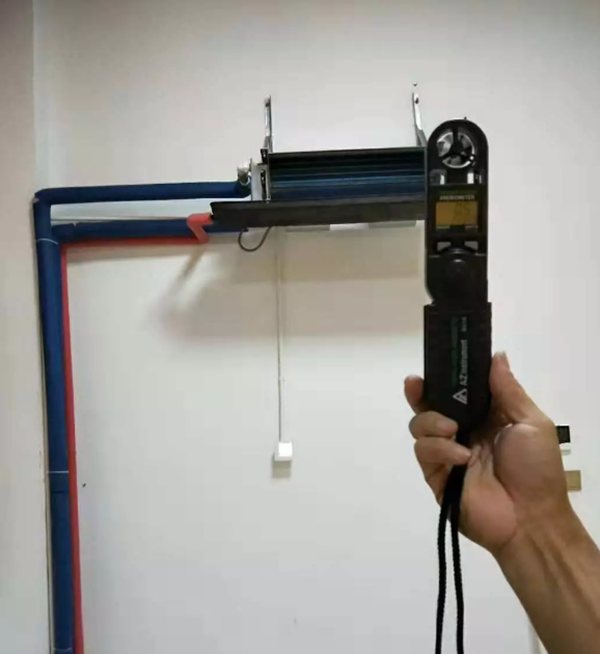

這個還是很驚人的數據。同樣采用PF-102三排風機盤管。36平方面積比實驗室小18平方。即使在最大風速時。制冷為5.4KW是不夠的。

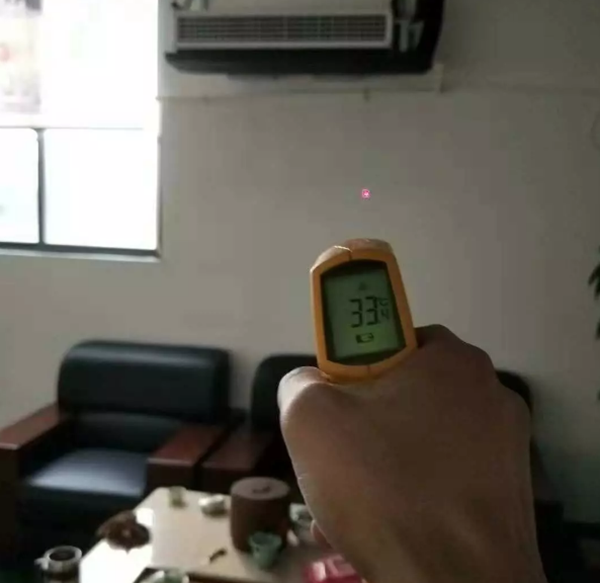

此時運行噪聲是偏大的。經過一天運行測算功耗:要達到27度。要5個小時后才能達到所要的溫度,而且全面四周溫度還不均勻。頂部在29度。墻面29,地面29度??臻g溫度在26-27.主機運行功率在25KW/10小時。做一次系統。3P定頻機主機測得。不同實驗室,不同品牌主機。一次系統與二次系統對比節能性。有地面調溫系統和風機盤管制冷進行了實際對比。得出結論。當室內采用單一制冷制熱功能時,保溫仍是重點。風機選型要略算大。水流要足夠。否則冷的不夠快,節能不夠。就是這些因素影響的。其次就是一次系統實際會更費電。管路過長的大循環,浪費太多冷量。水泵功率過大而影響節能。而做二次系統控制時。主機側發揮最高能效。實行工作。節能性要大大提高。穩定性也大大提高。
而安裝有地面調溫系統時。其節能性還會提高,在運行5個小時后。達到設定溫度時,地表所存儲的冷量還是可以慢慢散發出來。與地暖一樣。那么其舒適性也將大大提升。因四周溫度感相差不大。實測溫度誤差1度到2度。起碼地表與空間溫度達到很合理的溫度。濕度在正常人體舒適度55%-62%HR。風盤運行在低速或中速運行進行對流換熱。并進行低溫除濕。起到雙重作用。保證表面不結露。水份不超標。這就是所謂的第五代的地面調溫舒適系統與第四代兩聯供冷暖功能的區別。同樣的機器,不同的系統設計,不同的控制方式,結果不一樣。相差很大,節能,舒適都相差很多。這就是技術的創新,時代的發展,許多難點是可以通過先進控制技術來實現。為了更直觀了解后期的使用。我們會加大實驗測試能力。及準確性。并后期投入地板實則結果。干式做法。
最終做實驗的目的,就是減少因風機噪聲及選型誤差而帶來的效果影響。并最終要測得地面調溫實際散冷輻射能力。而露點控制早已不是重點解決的問題。
