熱泵熱水機組熱水供應系統的組成：
熱水制備系統（第一循環系統）：
熱水供應系統（第二循環系統）：

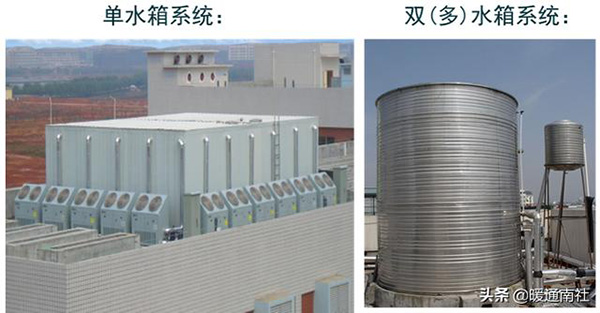

熱水制備系統按水箱的蓄熱方式可分為兩種：
單水箱系統：設一臺滿足日用水總量的熱水箱，適用于定時集中供水的場所。
雙(多)水箱系統：是在熱水供應系統中設有多個水箱：一臺加熱水箱（小容積），幾臺蓄熱水箱（大容積）。適用于賓館、飯店等需要24小時提供熱水的場所。
選擇位置：
1.安裝位置要有足夠空間；
2.安裝位置應盡量遠離生活、工作區；
3.機組安裝室外，要做好防風防雨設施；
4.機組安裝時應注意風向；
5.機組安裝位置要便于排水。
熱泵熱水系統設計要求：
1.機組安裝要找平找正，固定在建筑物的高層或地面基礎上，基礎負荷應滿足要求，基礎高度不小100mm。
2.機組用地腳螺栓固定，安裝時必須采取減振措施。
3.用戶側水系統管路材料可以選擇：鍍鋅焊接鋼管、無縫管、紫銅管、不銹鋼管、鋁塑管、PP-R管。
4.為防止震動的傳播，連接機組的水管要加裝橡膠軟接頭，使用軟性護線管。
5.水系統管路應當選用優質的保溫材料，保溫厚度視當?shù)丨h(huán)境和保溫材料的保溫性能而定。
6.設備、管道、閥門、儀表的安裝，要符合相關安裝規范，要便于檢修；管道支架要符合相應材質、型號強度要求。
7.在水系統的凸出部位及最高位置應安裝自動排氣閥；水系統管路的最低處應設置排水（排污）閥。
8.熱泵熱水機組用戶側生活用水，要符合《生活飲用水衛生標準》，嚴禁直接使用地下水、河水、湖水等未經處理過的水源；不符合要求的水源必須安裝水處理設施。
9.為防止雜質進入機組發生堵塞，機組進水管路必須安裝過濾器，要便于清洗。
10.在機組的進出水管上，應分別安裝直讀式溫度計和壓力表，室外安裝要采取防凍措施，在生活用水水源處加裝水表，以便觀察和分析系統、機組的運行情況。
11.機組安裝時，在水系統進出水口合適位置分別預留系統清洗口，便于對系統定期檢查和清洗。
12.為保證機組正常工作，在名義工況下水系統的水流量和流速，必須滿足進出水溫差不高于5℃。
13.機組安裝完畢后，水系統必須進行清洗和水壓試驗。

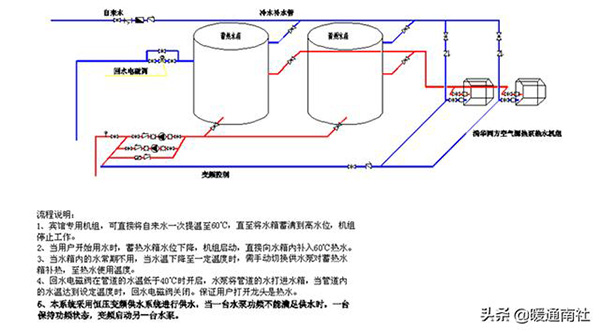

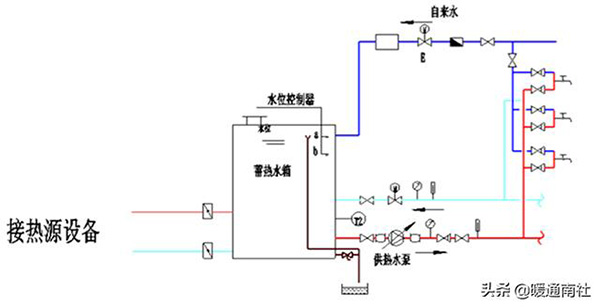

開式水箱熱水系統：
鍋爐-熱泵熱水系統：

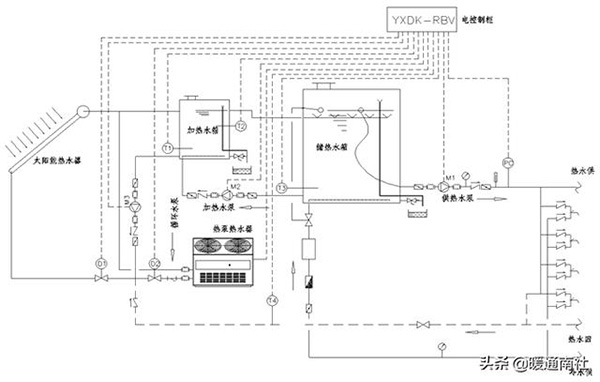

熱泵-太陽能熱水系統：

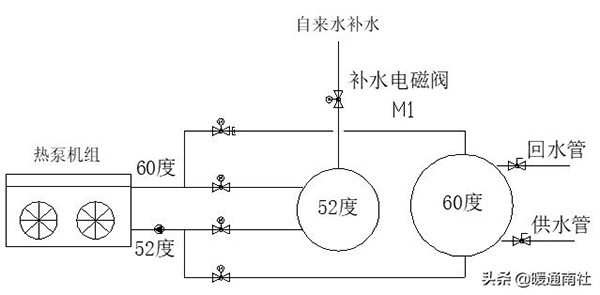

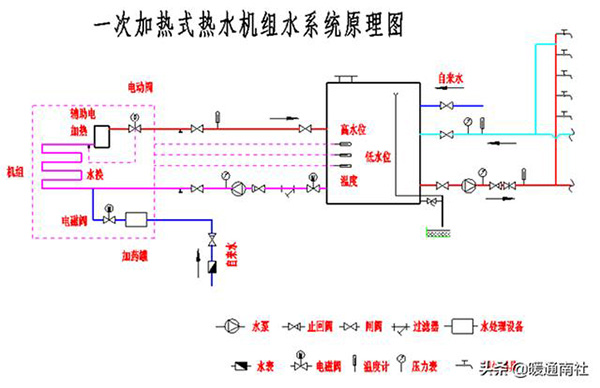

一次加熱式熱水系統：
一次加熱式熱水系統：

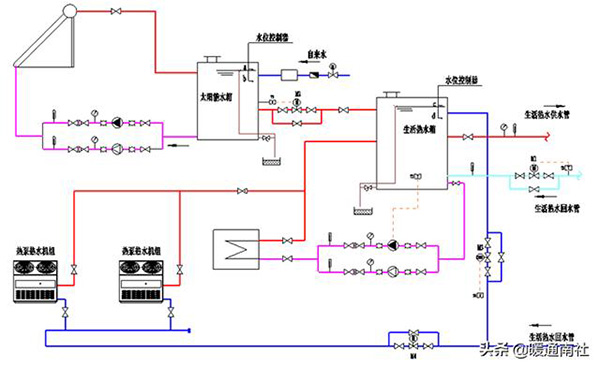

一次加熱式-太陽能：

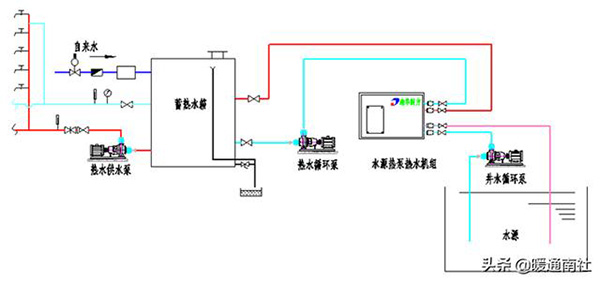

水源熱泵熱水系統：
中央空調熱回收熱水系統：
可以實現水溫的不穩性和最大程度提高系統的能效比。

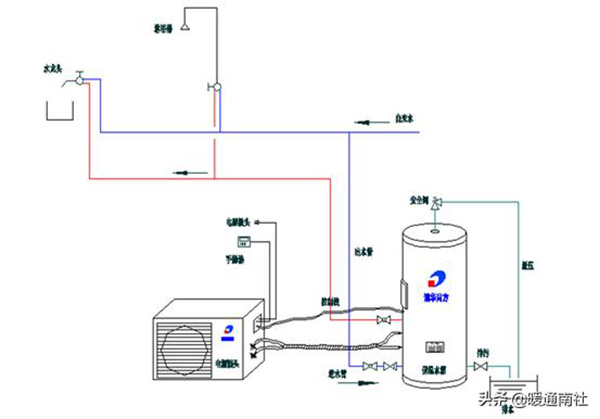

家用中央熱泵熱水系統：
維護保養：
1.水系統的維護
檢查—要經常巡視，定期檢查水系統管路及閥件有無漏水現象；檢查水系統儀器儀表狀態是否良好，工作是否正常；檢查保溫材料是否有脫落或松動現象。
排污—要經常排污，定期打開機組和水箱的排泄污閥，進行排污。
清洗—定期對水過濾器進行檢查與清洗，使水流無堵塞，確保水流量無衰減；定期對水箱底部進行清洗，以保證水質的清潔衛生。
清污除垢—因各地水質不同，根據各地特點定期檢查清洗，對機組進行除污除垢清洗，機組清洗必須使用專用清洗劑，由專業人員操作完成。
防凍—熱泵熱機組在冬季時必需將蓄熱水箱溫度控制功能取消，由制熱進水溫度控制，啟動機組的防凍功能；如果冬季停機，或切斷了電源的情況下，必須將機組內及管道系統的水徹底放凈，以免凍壞機組。

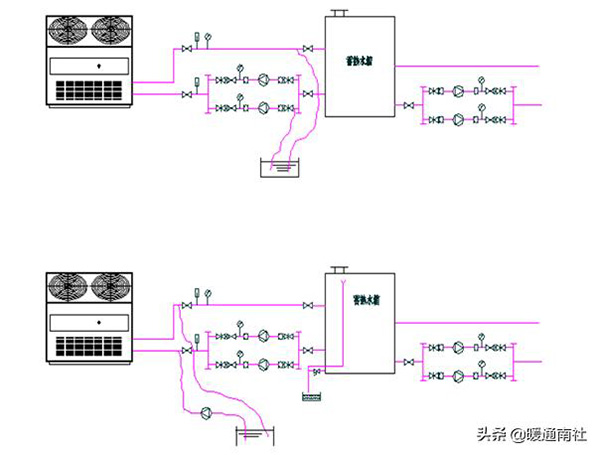

熱泵清洗系統示意圖：
加藥罐安裝示意圖：
2.風系統
要經常檢查清理翅片上因灰塵、樹葉或其他臟物聚集而引起的風系統堵塞。視情況對翅片進行清洗，清洗方法是：用抹布或軟毛刷輕輕擦拭，用干凈的水清洗。
3.電氣控制系統的維護
電氣系統的維護應由專業電工進行，檢查電器箱電器是否正常；接線是否牢固可靠；保證無松脫；定期清理電器箱內的灰塵。
機器運行中，若出現故障，必須停機檢查等故障排除后繼續工作。
定期檢查機組電器安全保護裝置是否正常，若出現意外必須停機檢查等故障排除后繼續工作。
機組停用時，把“上/下班”置于下班位置，確保人身和設備的安全。
