自然循環太陽熱水系統在我國使用得較為廣泛，在相對于太陽能豐富的省份、地區，他更是作為一種主要的熱水提供系統（太陽能熱水工程、太陽能熱水器等產品），也是全球最為普及的太陽能熱利用技術產品之一。

太陽能熱水工程自然循環系統是利用水這種自帶流動性的流體作為承熱介質，根據水的物理特性可知，水在受熱之后，溫度升高、比重變輕，密度變小，自動產生熱虹吸的物理現象（虹吸現象是液態分子間引力與位能差所造成的,即利用水柱壓力差,使水上升后再流到低處.由於管口水面承受不同的大氣壓力,水會由壓力大的一邊流向壓力小的一邊,直到兩邊的大氣壓力相等）并以此作為循環動力，來進行太陽能光一熱轉換，獲取太陽輻射熱。

太陽能熱水工程自然循環系統只需滿足一個條件就可以運行，即系統只要配備一支高位，并有利于溫度分層的保溫循環儲熱水箱及連接集熱器和儲熱水器之間的循環管道，并確保整個系統處于與大氣連通的開放狀態，就能確保熱虹吸對流循環換熱現象的自然發生和有效運轉。

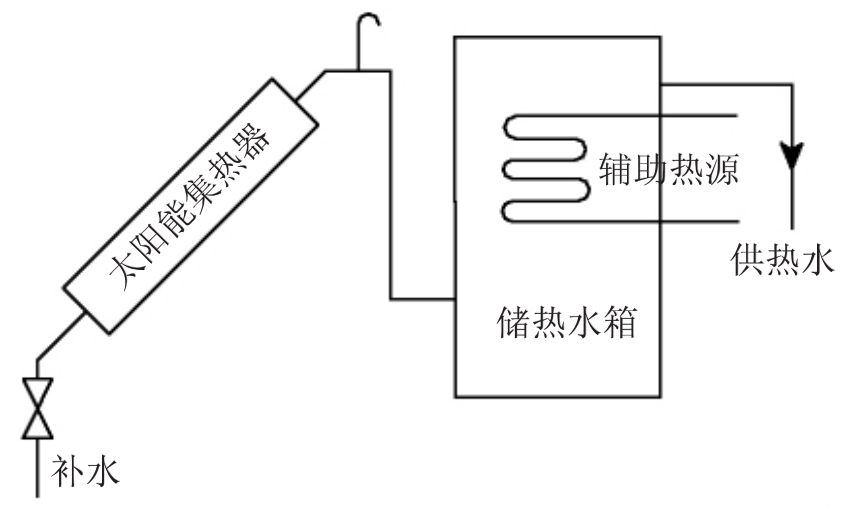

如圖1所示的裝置就為一臺典型的自然循環太陽熱水系統。這種系統一般由一組或多組太陽能平板集熱器，配備高位保溫循環儲熱水箱，利用浮球閥控制補給水箱和相應的腳架系統(含集熱器腳架和保溫水箱腳架)等四大總成部件組成。在保溫循環儲熱水箱上，一般還應開有冷水人水孔、熱水出水孔，上循環孔、下循環孔，排污孔、放氣孔、溢流孔等7個管接頭的孔位。太陽能平板集熱器通過上循環管和下循環管，與保溫循環儲熱水箱實現雙方的對角循環回路連接。

太陽能熱水工程自然循環系統，在接通冷、熱水管后，就能長期安全穩定地自動運行，系統自動化程度較高，太陽能光熱交換效率也遠比悶曬式系統要高得多。自然循環系統進行溫差對流換熱的動力，來自處于連通容器中的冷、熱載熱介質流體比重的大小。由于連通容器兩端受熱不均，造成流體分子之間的溫差，而不同溫度的比重，又導致不同熱虹吸壓力頭的出現。

因此在太陽能熱水工程自然循環系統中，系統獲得的熱虹吸作用力需要運用公式計算而出，計算公式如下：

FT=h*(r2-r1)；

FT：代表熱虹吸壓力（kg/m3）；

h：代表平均高差，即集熱器中心線到保溫儲存循環水箱中心線之間的差值；

r2:：冷水的比重（kg/m3）；

r1：熱水的比重kg/m3）；

【注：云南太陽能昆明太陽能廠家、大多數太陽能熱水工程系統都按照這個公式來設計太陽能熱水工程原理圖】

顯然，當r2-r1等于溫差恒定時，熱虹吸壓力頭HT取決于h值的大小。只有當h值大到足以克服系統的水總量損失時，自然循環或者說熱虹吸現象就會發生，也就是說太陽能熱水工程自然循環系統能否運行起來，取決于傳熱介質流體可能實現和得以維持的最小溫差、水箱與集熱器之間的平均高差、系統循環管道水阻的大小，以及系統整體保溫效果的好壞等客觀影響因素。

因此可以推算出熱轉化效率（η），具體公式如下：

η=【FT*(T1-T2)÷S*I】*100%；

η：表示熱轉化效率；

T2：系統日落時水箱所得的平均溫度；

T1：系統日出時水箱容水的平均溫度；

S：即熱的有效面積；

I：日出輻射總量；

由以上兩公式可我們可以得出一些在設計建造自然循環系統時應注意的事項單一的自然循環系統，系統組合結構不宜搞得太大，裸露在外的上、下循環管道要越短越好。在其他因素不變的情況下，過于龐大的系統象征著需要設置更高和容積更大的保溫循環儲熱水箱，更大的集熱器陣列和更為復雜的循環管網系統。

根據太陽能熱水工程施工、設計的多年實踐經驗，一般的單組太陽能熱水工程自然循環共用熱水系統，其集熱器面積應控制在40m 2以?xún)?nèi)，水箱總?cè)莘e3噸t左右較為合理。集熱器盡量采用并聯方式可有效降低沿程水阻，但每排并聯集熱器組應控制在不超過5～6組為宜，因?yàn)檫^(guò)多的并聯組合會使得處于并聯中間地段的集熱器發生流量不均、水阻不平衡的高溫現象，從而影響了整個熱水系統的熱水產量和系統熱循環效率的提高。
