一、工程概況

北京市順義區為了響應北京市“換煤、減煤”的號召，改善郊區百姓冬季采暖質量，更好的在順義區新農村建設中推廣空氣能、太陽能采暖技術。在順義區農村能源辦公室的大力支持下，清華陽光在順義區選擇一戶作為采暖試點，進行太陽能與空氣源采暖設備的安裝。

該采暖項目2014年6月底簽約，7月份開始施工，當月月底竣工并于2014年10月1日開始試運行，保證冬季采暖以及全年熱水需求。

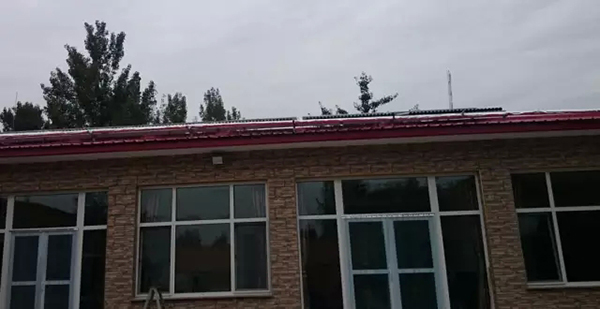

該采暖工程主體由正房和西配房組成，建筑面積172㎡，其中正房面積為148㎡，配房為24㎡。設備間位于正房東側。其中，配置集熱器為54㎡（清華陽光SLL5821（R）-25型集熱器集熱面積為4.5 m2/塊，共計12塊），置于正房屋面?？紤]到水箱容積的取整與水箱造價等因素，選擇了600升儲熱水箱，并設置于正方東側設備間內。采暖末端為地板輻射采暖。

順義能源辦進行空氣源熱泵+太陽能采暖試點工程

二、系統設計方案

1、系統設計技術方案概況及應用情況介紹

（1）系統概況：配置集熱器為54㎡，置于正房屋面。儲熱水箱設置于正方東側設備間內。采暖末端為地板輻射采暖。

（2）輔助能源：采用空氣源熱泵作為輔助熱源。

（3）供熱方式：供熱系統采用地板輻射采暖,使用水泵對地?zé)岜P(pán)管內的水和水箱內的水進行定時循環，自來水經過水箱內換熱盤管加熱后供至各用水點。

2、系統選型

采暖系統采用清華陽光排空玻璃熱管集熱器SLL5821（R）-25型，集熱器單塊面積為4.5 m2/塊，共計12塊，總集熱面積為54㎡。儲熱水箱容積為600L，輔助熱源采用10匹空氣源熱泵機組。

順義能源辦進行空氣源熱泵+太陽能采暖試點工程

三、系統特點

1)專利技術排空式全玻璃熱管集熱器等設計（專利號201220419466.1、201210232713.1），有效實現全排空。實現了真空管型集熱系統全排空不炸管，安全可靠性高。

2)通過集熱器和管路的排空，有效利用太陽能熱水，同時不需要伴熱帶等防凍手段。

3)純凈水質，完全改變有水管沉淀雜質，細菌繁生的弊端；管內不存水，確?；钏h(huán)無死水，水質清潔無雜質。

4)空氣源熱泵（電）外置設計，更換空氣源熱泵更為便捷。采暖空氣源熱泵獨立循環回路設計，減少空氣源熱泵使用量。

5)系統通過專用控制實現自動化運行、多重保護報警、分室節能控制等功能，使用可靠、方便。系統控制器是我公司為采暖系統定制開發的控制器，根據已有實踐及理論分析，對數據量處理，根據地區天氣狀況、空氣源熱泵和室內溫度，設置合理參數。控制器通過控制太陽能集熱循環、采暖循環以及空氣源熱泵的使用，做到太陽能優先、空氣源熱泵盡可能獨立、分時分室控制，滿足舒適性的同時，降低熱量消耗。

順義能源辦進行空氣源熱泵+太陽能采暖試點工程

同時控制器還具有以下特點：①適用于4種集熱系統，通過按鍵切換，操作便捷；②可控制多種形式的輔助能源（電加熱、燃?xì)忮仩t、管道加熱器等）；③多種形式的顯示位置（柜體顯示、有線遠程顯示、無線遠程顯示）；④多重保護報警功能（高溫保護、溢水報警、溫度故障報警、通訊故障報警）；⑤采用8寸彩色觸摸屏作為顯示界面，符合技術發展趨勢。

6)太陽能與空氣源熱泵結合，系統使用時可減少了CO2等溫室氣體的排放量，此工程全年可減少排放二氧化碳等溫室氣體約14噸,社會效益顯著。而且使用安全環保，不存在爆炸，燃燒中毒等安全隱患。

7)太陽能與空氣源熱泵可實現冬季供熱；全年供給生活熱水的功能。

8)通過理論研究及試驗、示范運行，全玻璃熱管集熱器排空式太陽能與空氣源熱泵結合供熱采暖系統功能完善、運行穩定。實現了：1）集熱高效、排空可靠；2）采暖節能3）使用舒適、便捷，出水溫度恒定，不會因用水多少而忽冷忽熱，最大限度的滿足舒適性要求；經數據分析和用戶體驗，在室內溫度達到國家標準的情況下，低于城市集中取暖成本。

四、運行費用分析

應用領域：玻璃熱管太陽能集熱器+空氣源熱泵供熱采暖系統提供冬季采暖，全年生活熱水。

適用條件：適用于冬季最冷月平均溫度在-25℃以上的地區。

運行費用：在運行期間，日照充足時，最高溫室內溫度在10月份達到27攝氏度，進入11月、12月份室內溫度保持在22度以上。一月份測試室內溫度20攝氏度。經計算，整個采暖季運行費用約為15—20元/平方米。
