德國的熱泵采暖工程圖

德國和瑞典經典的空氣源熱泵采暖系統圖及解析
圖|德國的熱泵采暖工程圖。亮點:太陽能、熱泵等多熱源配合,洗浴水與熱泵水分開。所有圖片均可點擊保存放大查看。
亮點1:多熱源配置:既有太陽能也有熱泵,甚至還有備用電輔助;
亮點2:太陽能的水與采暖的水,都通過水水換熱,嚴格不混水;
亮點3:洗浴用水與熱媒水也是通過水水換熱,嚴格不混水;
亮點4:每天地方的熱媒水各自通過一個小泵進行馴化,而不是用一個大泵代替;
亮點5:洗浴熱水回水循環是必備的,避免浪費水。
還有很多的閥件、傳感器、膨脹罐等等!要知道,這才是家庭采暖系統?。『芏鄧硕加X得根本沒那必要。這才真正體現出德國人的嚴謹。
大家有沒有想過?其實每個德國的家庭,都是按照一個熱能源站的標準做的。行業內先知先覺的人,該學習、深化后,提出更高、更好的想法——家庭能源站,結合家庭大數據,分析出哪里需要冷,比如冰箱、飲水機、空調、新風處理,就送到哪里去,哪里需要熱,如采暖、烘干、洗衣、洗浴,就送到哪里去,制冷同時再把熱量回收備用!但那是一個很浩大的設想,起碼需要3、5年才能把產品做出來,真正完善估計得8年!任重道遠。

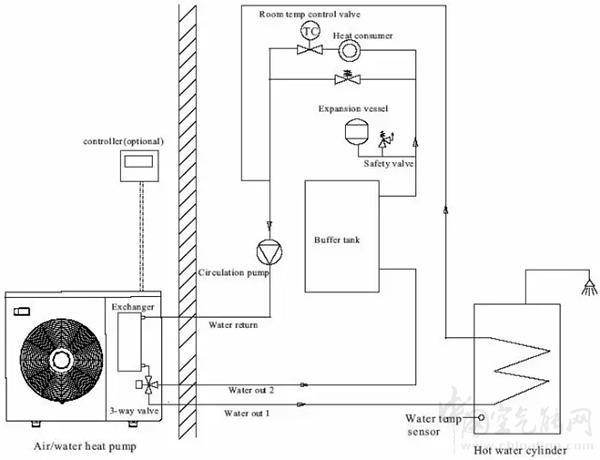

瑞典的熱泵采暖圖一

德國和瑞典經典的空氣源熱泵采暖系統圖及解析
圖|瑞典的熱泵采暖圖水泵加三通閥切換系統,洗浴水與采暖水分離
亮點1:熱泵作為主熱源,內置有電輔助;
亮點2:緩沖水箱是標配,且有很清晰的大小容量計算公式;
亮點3:用三通閥來切換洗浴和采暖的熱需求;
亮點4:洗浴用水與熱媒水通過水水換熱,與德國系統一樣嚴格不混水;
亮點5:此方案共用一個水泵。

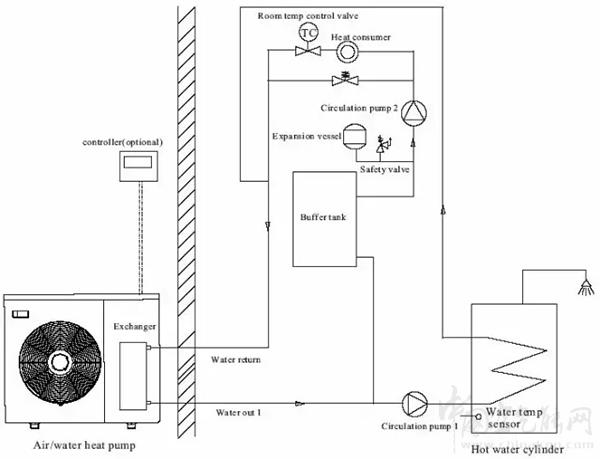

瑞典的熱泵采暖圖二

德國和瑞典經典的空氣源熱泵采暖系統圖及解析
圖|兩個水泵系統,洗浴水與采暖水分離
亮點1:多熱源配置:既有太陽能也有熱泵,甚至還有備用電輔助;
亮點2:太陽能的水與采暖的水,都通過水水換熱,嚴格不混水;
亮點3:洗浴用水與熱媒水也是通過水水換熱,嚴格不混水;
亮點4:每天地方的熱媒水各自通過一個小泵進行馴化,而不是用一個大泵代替;
亮點5:此方案用兩個水泵,分別滿足熱水和采暖需求。

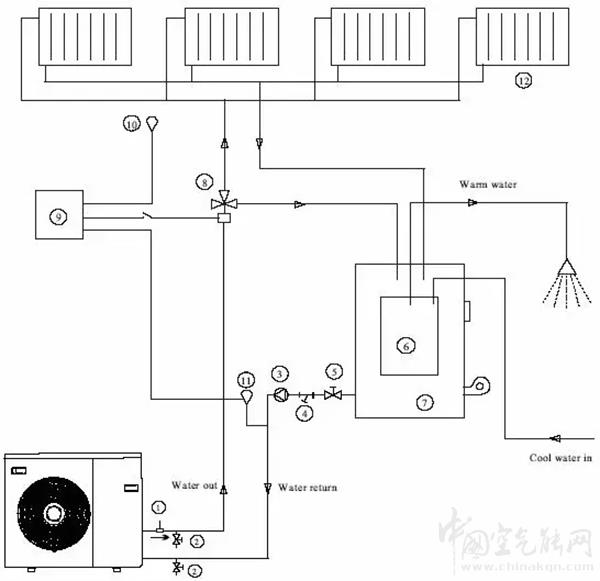

瑞典的熱泵采暖圖三

德國和瑞典經典的空氣源熱泵采暖系統圖及解析
圖|配合壁掛爐做暖氣片采暖系統
亮點1:熱泵作為主熱源,同時配有壁掛爐或電輔助加熱;
亮點2:用三通閥來切換洗浴和采暖的熱需求;
亮點3:洗浴用水與熱媒水通過水水換熱,與德國系統一樣嚴格不混水;
亮點4:此方案共用一個水泵;
亮點5:暖氣片都是并聯安裝,減少水阻力。
總結:空氣源熱泵供暖,歐洲已成熟
1.不管是德國還是瑞典的熱泵采暖方案,都有多熱源供應,都是洗浴水和采暖水分開不混水。
2.熱泵配散熱器采暖,在國外已經成熟。
這里需要說明一下,國人很多人認為洗浴熱水要高點才好,最好50~60℃,水水換熱怎么能做到如此高的溫度?其實歐盟區的人做水水換熱,一是保證系統的可靠性,二是對身體有接觸的水要求很嚴格,三只要管路有好的保溫、有完善的回水循環,洗浴熱水在45℃以上,已經足夠的。
還有,國外的熱泵配置,基本都是40~60瓦/平方,國內同行千萬不能照搬,主要原因是國內很多地方的建筑保溫差,所以國家近年才提升了建筑節能標準。特別是南方采暖的客戶,在德國人眼里,那就等同于沒有保溫!
而對于熱泵廠家來說,可以把0℃氣溫的性能標示出來,供不是太冷的區域商家選型,估計是可以避免些麻煩,僅屬個人意見。
以上歡迎各位砸磚、共同探討,有不同的意見才有進步的空間。
